Общая информация

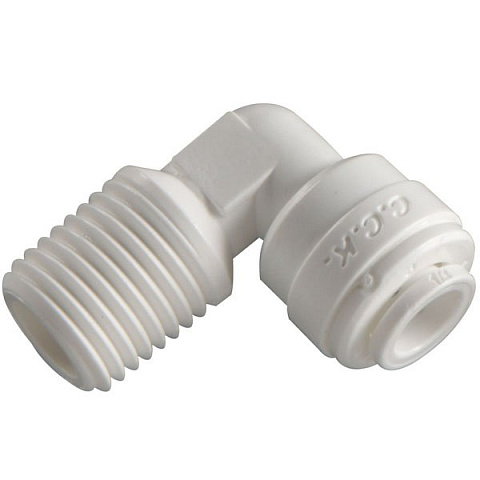

Угловой фитинг 6ME4 - колено на 90 градусов, которое с одной стороны имеет быстроразъемное цанговое соединение типа John Guest под трубку 3/8'' (10 мм), а с другой - наружную резьбу 1/4''. Он служит для подключения трубки 10 мм к оборудованию с внутренней резьбой 1/4'' с одновременным поворотом линии.

Резьба 1/4'' является стандартной для портов многих элементов систем очистки воды: корпусов фильтров, мембранных корпусов, помп, клапанов, датчиков. Фитинг вкручивается в такой порт, а трубка вставляется в цангу. Угловая конструкция сразу направляет трубку вдоль корпуса оборудования или стены, что удобно при компактном монтаже и уменьшает нагрузку на трубку возле порта.

Цанговое соединение фиксирует трубку после вставки до упора, уплотнительное кольцо обеспечивает герметичность. Трубку можно отсоединить нажатием на кольцо цанги, не выкручивая сам фитинг.

Технические характеристики

• Тип: угловой фитинг (колено 90 градусов) с резьбой
• Модель: 6ME4
• Подключение 1: трубка 3/8'' (Ø10 мм), быстроразъемное цанговое соединение типа John Guest
• Подключение 2: наружная резьба 1/4''

Где и как используется

• подключение трубки 10 мм к корпусам фильтров и мембран с портами под резьбу 1/4'';
• монтаж помп, клапанов и датчиков в системах обратного осмоса повышенной производительности;
• сборка систем, в которых линии 10 мм должны проходить вплотную вдоль корпусов оборудования;
• замена изношенного или поврежденного углового фитинга в системе.

Такой фитинг подходит, например, для корпуса фильтра Aqualite Premium WE-H6014WW с портами G1/4''. Если порт оборудования имеет резьбу 3/8'', необходим угловой фитинг 6ME6.

Как использовать

1. Перекройте воду и сбросьте давление в системе.
2. Намотайте на наружную резьбу фитинга 4-6 витков ФУМ-ленты по направлению закручивания.
3. Вкрутите фитинг в порт оборудования от руки, а затем подтяните ключом, остановившись в положении, когда выход под трубку направлен в нужную сторону. Не перетягивайте резьбу, чтобы не повредить пластиковый порт.
4. Ровно обрежьте трубку 10 мм и вставьте ее в цангу до упора.
5. Потяните трубку назад, чтобы убедиться в надежной фиксации.
6. Откройте воду и проверьте как резьбовое, так и цанговое соединение.

Преимущества

• Переход с резьбы 1/4'' на трубку 10 мм с поворотом на 90 градусов в одной детали.
• Компактный монтаж трубки вдоль корпуса оборудования.
• Быстрое подключение и отсоединение трубки без инструментов.
• Стандартная резьба 1/4'' для большинства портов систем очистки.

FAQ

Нужно ли уплотнять резьбу?

Да. Перед вкручиванием намотайте на резьбу ФУМ-ленту, иначе соединение может протекать. Цанговая часть не требует дополнительного уплотнения, ее герметичность обеспечивает встроенное кольцо.

Как выбрать правильное направление выхода?

Подтягивая фитинг ключом, остановитесь в положении, когда выход под трубку направлен в нужную сторону. Не выкручивайте фитинг назад для корректировки положения, поскольку это может нарушить уплотнение резьбы.

Подойдет ли фитинг для трубки 6 мм?

Нет. Цанговое соединение 6ME4 рассчитано на трубку 3/8'' (10 мм). Для трубки 6 мм необходим угловой фитинг с цангой 1/4''.
