Общая информация

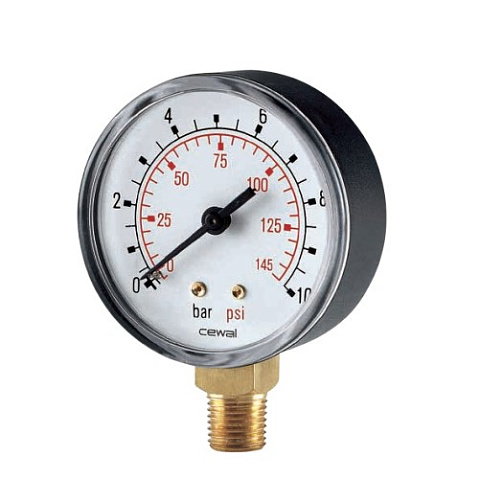

CEWAL M 50 RP - это механический манометр для измерения давления жидкостей или газов в совместимых инженерных системах. Прибор имеет круглый корпус диаметром 50 мм, вертикальное подключение и диапазон измерения до 10 бар.

Манометр используется для визуального контроля давления в водопроводных системах, насосном оборудовании, фильтрах для воды, системах отопления и других установках с соответствующими рабочими параметрами.

Принцип работы

Давление рабочей среды поступает через резьбовое подключение к чувствительному элементу внутри манометра. Под действием давления этот элемент деформируется, а механический передаточный механизм перемещает стрелку по шкале.

Положение стрелки показывает текущее давление в системе. Манометр не требует внешнего электропитания и обеспечивает постоянный визуальный контроль параметров оборудования.

Технические характеристики

• Модель: CEWAL M 50 RP
• Артикул: 91453411
• Тип: механический стрелочный манометр
• Назначение: измерение давления
• Максимальное значение шкалы: 10 бар

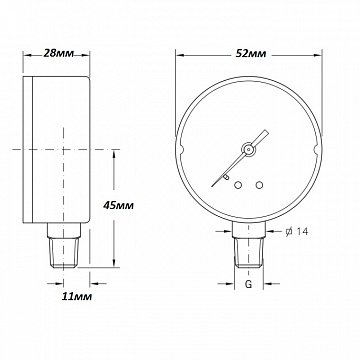

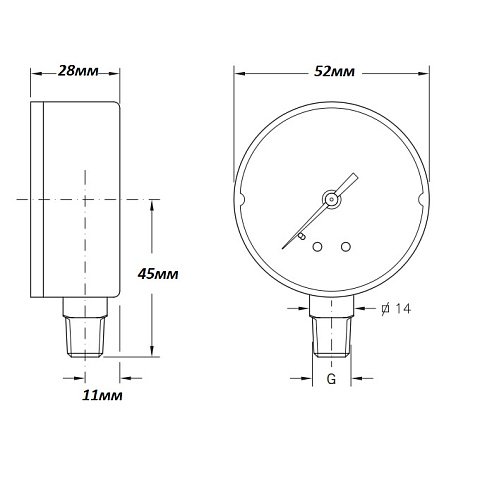

• Диаметр корпуса: 50 мм
• Резьба подключения: G1/4"
• Расположение штуцера: вертикальное, нижнее
• Способ считывания: аналоговая шкала со стрелкой
• Производитель: CEWAL

Где и как используется

Манометр может устанавливаться в системах водоснабжения, водоочистки, отопления, насосных станциях, гидроаккумуляторах, редукторах давления и другом оборудовании с резьбовым подключением G1/4".

Вертикальная конструкция с нижним штуцером подходит для монтажа в верхней части трубопровода, коллектора, корпуса фильтра или другого узла, где шкала должна оставаться хорошо видимой.

Как использовать

Перед установкой необходимо перекрыть подачу рабочей среды и полностью сбросить давление в системе. Манометр вкручивают в подготовленное резьбовое соединение G1/4" с использованием подходящего уплотнительного материала.

Затягивать прибор необходимо за присоединительный штуцер соответствующим инструментом. Не следует вращать манометр за корпус, поскольку это может повредить внутренний механизм или нарушить герметичность.

После установки давление подают постепенно, проверяют соединение на отсутствие утечек и контролируют положение стрелки.

FAQ

Какое давление измеряет манометр CEWAL M 50 RP?

Манометр имеет шкалу до 10 бар и предназначен для контроля давления в системах с соответствующими рабочими параметрами.

Какой диаметр корпуса манометра?

Диаметр круглого корпуса составляет 50 мм.

Какая резьба используется для подключения?

Манометр имеет резьбовое подключение G1/4". Перед приобретением необходимо проверить соответствие резьбы на оборудовании.

Что означает вертикальное исполнение?

Вертикальное исполнение означает, что присоединительный штуцер расположен в нижней части корпуса. Манометр устанавливается шкалой вверх.

Требуется ли манометру электропитание?

Нет. Это механический стрелочный прибор, который работает без батареек и подключения к электросети.

Как правильно затягивать манометр?

Манометр необходимо затягивать за металлический присоединительный штуцер. Вращать прибор за корпус не рекомендуется, чтобы не повредить механизм.

Когда манометр необходимо заменить?

Замена требуется, если корпус или стекло повреждены, соединение негерметично, стрелка не возвращается в исходное положение или показания стали нестабильными.
