Загальна інформація

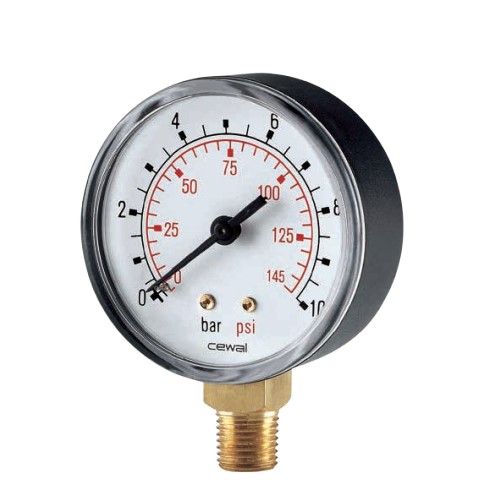

CEWAL M 50 RP - це механічний манометр для вимірювання тиску рідин або газів у сумісних інженерних системах. Прилад має круглий корпус діаметром 50 мм, вертикальне підключення та діапазон вимірювання до 10 бар.

Манометр використовується для візуального контролю тиску у водопровідних системах, насосному обладнанні, фільтрах для води, системах опалення та інших установках із відповідними робочими параметрами.

Принцип роботи

Тиск робочого середовища надходить через різьбове підключення до чутливого елемента всередині манометра. Під дією тиску цей елемент деформується, а механічний передавальний механізм переміщує стрілку по шкалі.

Положення стрілки показує поточний тиск у системі. Манометр не потребує зовнішнього електроживлення та забезпечує постійний візуальний контроль параметрів обладнання.

Технічні характеристики

• Модель: CEWAL M 50 RP
• Артикул: 91453411
• Тип: механічний стрілочний манометр
• Призначення: вимірювання тиску
• Максимальне значення шкали: 10 бар

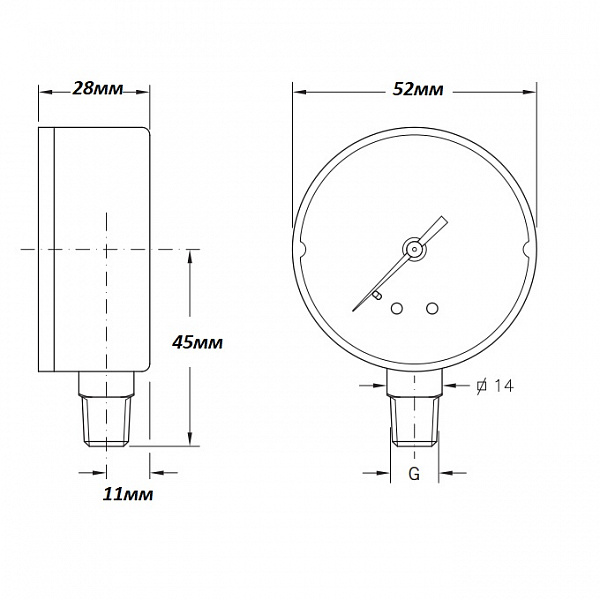

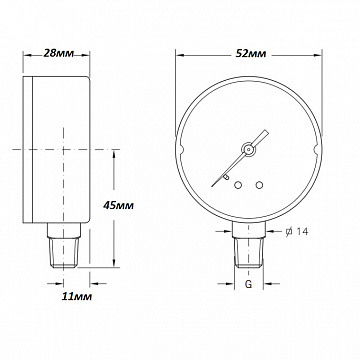

• Діаметр корпусу: 50 мм
• Різьба підключення: G1/4"
• Розташування штуцера: вертикальне, нижнє
• Спосіб зчитування: аналогова шкала зі стрілкою
• Виробник: CEWAL

Де і як використовується

Манометр може встановлюватися у системах водопостачання, водоочищення, опалення, насосних станціях, гідроакумуляторах, редукторах тиску та іншому обладнанні з різьбовим приєднанням G1/4".

Вертикальна конструкція з нижнім штуцером підходить для монтажу у верхній частині трубопроводу, колектора, корпусу фільтра або іншого вузла, де шкала повинна залишатися добре видимою.

Як використовувати

Перед встановленням потрібно перекрити подачу робочого середовища та повністю скинути тиск у системі. Манометр вкручують у підготовлене різьбове з'єднання G1/4" із використанням відповідного ущільнювального матеріалу.

Затягувати прилад потрібно за приєднувальний штуцер відповідним інструментом. Не слід обертати манометр за корпус, оскільки це може пошкодити внутрішній механізм або порушити герметичність.

Після встановлення тиск подають поступово, перевіряють з'єднання на відсутність протікання та контролюють положення стрілки.

FAQ

Який тиск вимірює манометр CEWAL M 50 RP?

Манометр має шкалу до 10 бар і призначений для контролю тиску у системах із відповідними робочими параметрами.

Який діаметр корпусу манометра?

Діаметр круглого корпусу становить 50 мм.

Яка різьба використовується для підключення?

Манометр має різьбове підключення G1/4". Перед придбанням потрібно перевірити відповідність різьби на обладнанні.

Що означає вертикальне виконання?

Вертикальне виконання означає, що приєднувальний штуцер розташований у нижній частині корпусу. Манометр встановлюється шкалою вгору.

Чи потрібне манометру електроживлення?

Ні. Це механічний стрілочний прилад, який працює без батарейок та підключення до електромережі.

Як правильно затягувати манометр?

Манометр потрібно затягувати за металевий приєднувальний штуцер. Обертати прилад за корпус не рекомендується, щоб не пошкодити механізм.

Коли манометр потрібно замінити?

Заміна потрібна, якщо корпус або скло пошкоджені, з'єднання негерметичне, стрілка не повертається у початкове положення або показання стали нестабільними.
