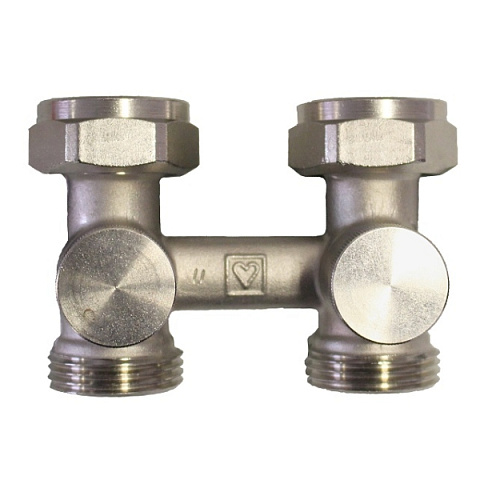

Узел нижнего подключения HERZ 3000-RL-1 прямой 3/4'' (1376621)

Область применения
Двухтрубные системы отопления из полимерных, медных и калиброванных стальных труб оснащённые радиаторами со встроенным термостатом.

Тип монтажа
Узлы подключения и запорные клапаны в никелированном исполнении являются перекрываемыми элементами между радиатором со встроенным термостатом и подводкой. Выпускаются проходной и угловой формы, что позволяет производить их подключение к трубам, выходящим как из стены, так и из пола. Фитинги и соединители заказываются отдельно.

Монтаж на радиаторе
Узлы подключения монтируются в зависимости от типа подключения к радиатору либо напрямую, либо через присоединительный ниппель. Благодаря коническим уплотнениям несоосность подводок может быть частично компенсирована. Накидные гайки, что бы не повредить резиновые уплотнения, следует закручивать гаечным ключом 30 мм, не прикладывая значительных усилий. Внутри соединителя есть выступы под монтажный ключ. Ориентированные вверх части предварительно установленных запорных клапанов и узлов подключения следует защищать от грязи и повреждений до установки радиаторов. Рекомендуемый стандарт DIN V3838 „Евроконус”, наружняя присоединительная резьба G 3/4 с внутренним конусом.

Рабочие параметры

• Межцентровое расстояние: 50 мм
• Подключение радиатора: накидной гайкой 3/4"
• Со стороны трубы: наружная резьба 3/4"
• Присоединение: "евроконус"
• Макс. рабочая температура: 90°C
• Макс. рабочее давление: 10 бар

Производитель: HERZ Energietechnik GmbH (Австрия)
Модель: HERZ 3000-RL-1
Артикул: 1376621

Качество воды должно быть в соответствии с нормами ÖNORM H 5195 и/или предписаниями VDI 2035. Допускается использование смеси этилен- пропиленгликоля в процентном соотношении 25-50% с водой.
