Галузь застосування
Двотрубні системи опалення з полімерних, мідних і каліброваних сталевих труб оснащені радіаторами з вбудованим термостатом.

Тип монтажу
Вузли підключення і запірні клапани в нікельованому виконанні є елементами перекривання між радіатором з вбудованим термостатом і підведенням. Випускаються у прохідний і кутовий форми, що дозволяє використовувати їх підключення до труб, які виходять як зі стіни, так і з підлоги. Фітинги і з'єднувачі замовляються окремо.

Монтаж на радіаторі
Вузли підключення монтуються в залежності від типу підключення безпосередньо до радіатора або через приєднувальний ніпель. Завдяки конічним ущільненням не співвісніть підводок може бути частково компенсована. Накидні гайки, щоб не пошкодити гумові ущільнення, слід закручувати гайковим ключем 30 мм, не докладаючи значних зусиль. Усередині з'єднувача є виступи під монтажний ключ. Орієнтовані вгору частини попередньо встановлених запірних клапанів і вузлів підключення слід захищати від бруду та пошкоджень до установки радіаторів. Рекомендований стандарт DIN V3838 "євроконусом", зовнішнє різьблення G 3/4 з внутрішнім конусом.

Робочі параметри

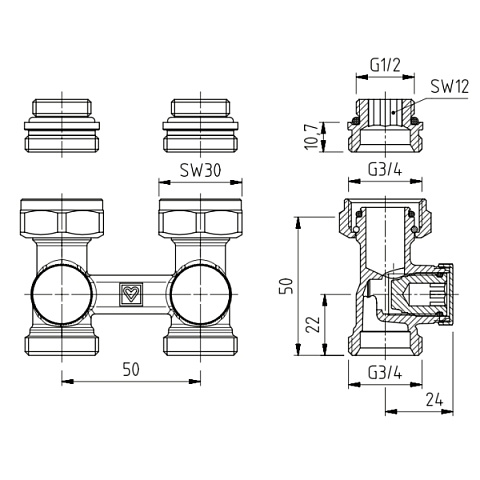

• Міжцентрова відстань: 50 мм
• Підключення радіатора: накидною гайкою 3/4"
• З боку труби: зовнішня різьба 3/4"
• Приєднання: "євроконус"
• Макс. робоча температура: 90°C
• Макс. робочий тиск: 10 бар

Виробник: HERZ Energietechnik GmbH (Австрія)

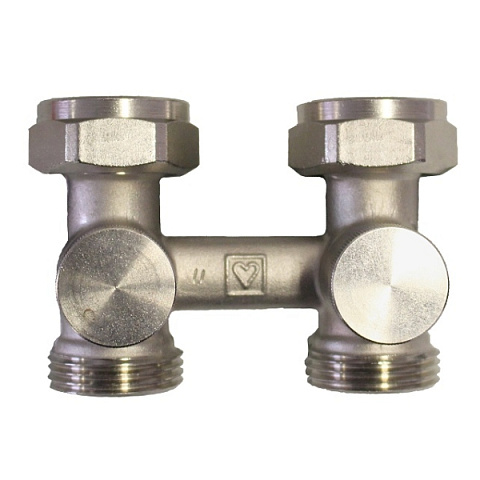

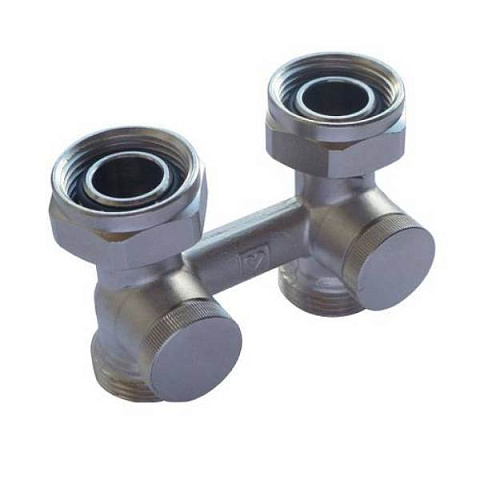

Модель: HERZ 3000-RL-1
Артикул: 1376621

Якість води повинна бути у відповідності з нормами ÖNORM H 5195 і / або приписами VDI 2035. Допускається використання суміші етилен- пропиленгликоля в процентному співвідношенні 25-50% з водою.
