Общая информация

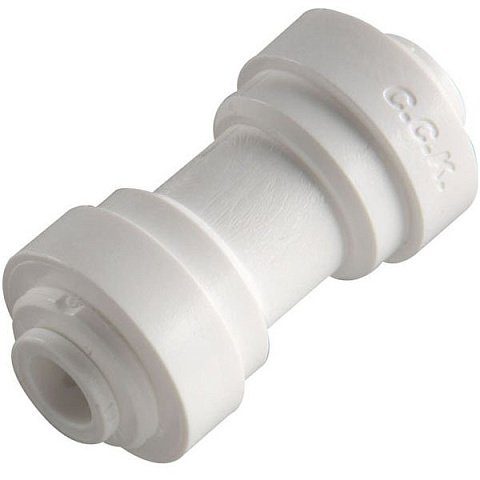

Прямой фитинг 4U4 - быстроразъемный соединитель типа John Guest для соединения двух трубок диаметром 1/4'' (6 мм) по прямой линии. Он используется в системах обратного осмоса, проточных фильтрах под мойку, линиях подачи воды к холодильнику, кофемашине или кулеру и в другом оборудовании, где вода подается по тонким пластиковым трубкам.

Соединение типа John Guest работает без резьбы и инструментов. Внутри каждого выхода фитинга находится цанга с тонкими зубцами и уплотнительное кольцо. Когда трубку вставляют до упора, кольцо герметизирует соединение, а зубцы цанги удерживают трубку и не позволяют ей выскочить под давлением. Чтобы отсоединить трубку, достаточно нажать на кольцо цанги и вытянуть трубку. Благодаря этому монтаж и ремонт занимают считаные секунды.

Фитинг 4U4 чаще всего применяют, чтобы удлинить трубку, соединить два участка после повреждения или собрать линию из отдельных отрезков.

Технические характеристики

• Тип: прямой соединительный фитинг
• Модель: 4U4
• Тип соединения: безрезьбовое, быстроразъемное (цанговое) типа John Guest
• Подключение: трубка 1/4'' (Ø6 мм) - трубка 1/4'' (Ø6 мм)

Где и как используется

• удлинение трубки подачи воды к системе обратного осмоса, крану чистой воды или накопительному баку;
• ремонт поврежденной или перетертой трубки: поврежденный участок вырезают и соединяют концы фитингом;
• подключение холодильника с ледогенератором, кофемашины или пурифайера к системе очистки;
• сборка линий в фильтрах под мойку и на стендах водоподготовки.

Если необходимо соединить трубку 6 мм с трубкой 10 мм, используйте переходной фитинг 4U6. Другие угловые, прямые и тройниковые соединения представлены в разделе фитинги John Guest.

Как использовать

1. Перекройте воду и сбросьте давление в линии.
2. Обрежьте трубку ровно, под прямым углом, острым ножом или труборезом. Косой или смятый срез может вызвать протечку.
3. Убедитесь, что на конце трубки нет заусенцев и царапин.
4. Вставьте трубку в фитинг до упора: она должна пройти через цангу и уплотнительное кольцо.
5. Слегка потяните трубку назад, чтобы цанга зафиксировала ее.
6. Откройте воду и проверьте соединение.

Преимущества

• Монтаж и демонтаж без инструментов и герметиков.
• Надежная фиксация трубки цангой под рабочим давлением.
• Возможность многократного отсоединения и подключения.
• Быстрый ремонт поврежденной трубки.

FAQ

Почему фитинг протекает после установки?

Чаще всего трубка вставлена не до конца или обрезана неровно. Отсоедините трубку, ровно обрежьте ее конец и вставьте до упора, чтобы она прошла через уплотнительное кольцо.

Как отсоединить трубку от фитинга?

Сбросьте давление в линии, нажмите пальцами на кольцо цанги в сторону фитинга и, удерживая его, вытяните трубку.

Подойдет ли фитинг для трубки 10 мм?

Нет. 4U4 рассчитан только на трубку 1/4'' (6 мм). Для трубки 10 мм необходимы фитинги типоразмера 3/8''.
