Загальна інформація

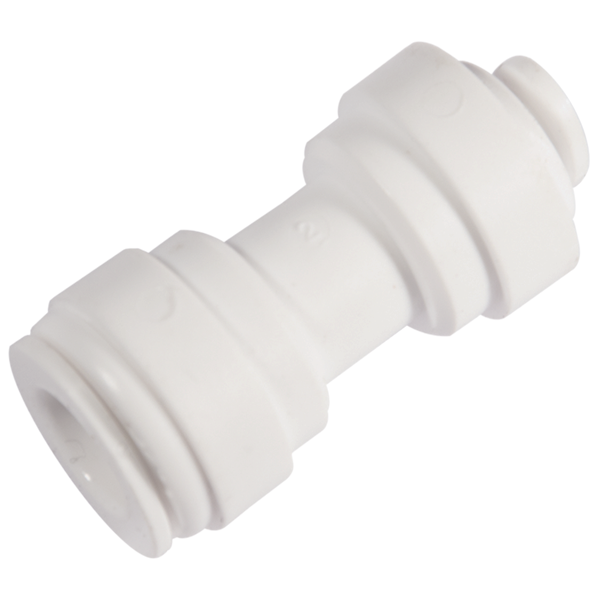

Фітинг прямий 4U6 - перехідний швидкознімний з'єднувач типу John Guest, який з'єднує трубку 1/4'' (6 мм) з трубкою 3/8'' (10 мм). Він дозволяє поєднати в одній лінії елементи з різним діаметром підключення без різьбових перехідників, герметиків та інструментів.

У побутових системах очищення води зазвичай використовують трубку 6 мм, але частина обладнання має підключення під 10 мм: деякі системи зворотного осмосу підвищеної продуктивності, помпи, комерційні фільтри, постфільтри окремих виробників. Також трубку 10 мм застосовують на довгих ділянках, щоб зменшити втрати напору. Фітинг 4U6 дозволяє перейти з одного діаметра на інший в будь-якій точці лінії.

Кожен вихід фітинга має власну цангу з ущільнювальним кільцем. Трубку вставляють до упору, і цанга фіксує її, а кільце забезпечує герметичність. Від'єднання виконується натисканням на кільце цанги.

Технічні характеристики

• Тип: прямий перехідний фітинг
• Модель: 4U6
• Тип з'єднання: безрізьбове, швидкознімне (цангове) типу John Guest
• Підключення: трубка 1/4'' (Ø6 мм) - трубка 3/8'' (Ø10 мм)

Де і як використовується

• підключення системи з трубкою 6 мм до обладнання з виходом під трубку 10 мм;
• перехід на трубку 10 мм на довгих ділянках, наприклад від системи під мийкою до холодильника чи кавомашини в іншій кімнаті;
• встановлення помпи чи постфільтра з підключенням 3/8'' у систему з трубкою 1/4'';
• ремонт ліній, де стикуються ділянки різного діаметра.

Для з'єднання двох трубок 10 мм використовуйте прямий фітинг 6U6, а саму лінію можна подовжити білою трубкою 3/8'' Ø10 мм.

Як використовувати

1. Перекрийте воду та скиньте тиск у лінії.
2. Обріжте обидві трубки рівно, під прямим кутом. Трубка не повинна бути сплющеною чи подряпаною на кінці.
3. Визначте, який вихід фітинга розрахований на 6 мм, а який на 10 мм: вони відрізняються розміром.
4. Вставте кожну трубку у відповідний вихід до упору і злегка потягніть назад, щоб цанга зафіксувала її.
5. Відкрийте воду та перевірте обидва з'єднання.

Переваги

• Прямий перехід між трубками 6 і 10 мм в одній деталі.
• Монтаж без інструментів, різьби та герметиків.
• Надійна фіксація трубок цангами під робочим тиском.
• Можливість багаторазового від'єднання.

FAQ

Чи можна використовувати фітинг для з'єднання двох трубок 6 мм?

Ні. Один вихід фітинга розрахований на трубку 6 мм, інший на трубку 10 мм. Для з'єднання двох трубок 6 мм потрібен прямий фітинг 4U4.

Чи зменшиться напір після переходу на трубку 6 мм?

Пропускна здатність лінії обмежується найвужчою ділянкою. Якщо після трубки 10 мм іде трубка 6 мм, потік відповідатиме діаметру 6 мм, тому перехід на менший діаметр варто робити якомога ближче до споживача.

Чому з'єднання протікає?

Найчастіше трубку вставлено не до упору або її кінець обрізано нерівно. Обріжте трубку під прямим кутом і вставте знову до упору.
