Общая информация

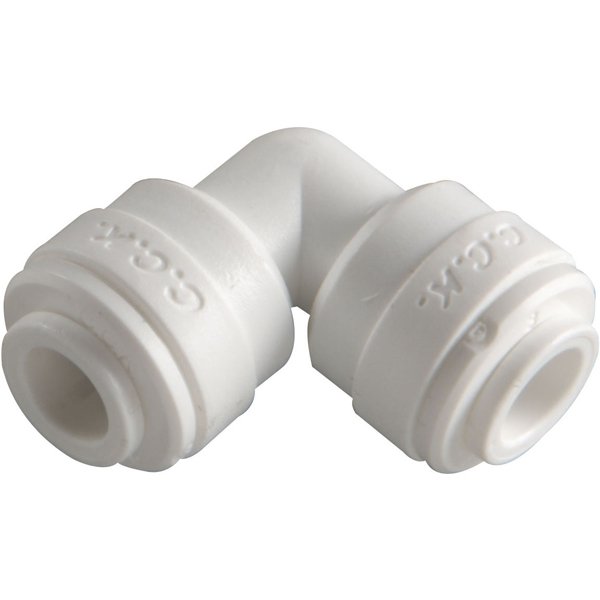

Угловой фитинг 4UE4 - быстроразъемное колено типа John Guest для соединения двух трубок 1/4'' (6 мм) под прямым углом. Он позволяет изменить направление линии на 90 градусов без изгибания самой трубки.

В тесном пространстве под мойкой трубки часто приходится прокладывать с поворотами: от крана к системе, от системы к баку, вдоль стенки шкафа. Если сгибать трубку вручную под острым углом, она заламывается, на изгибе сужается проход и падает напор, а со временем трубка может треснуть. Угловой фитинг решает эту проблему: поворот выполняется в корпусе фитинга, а трубки остаются ровными.

Оба выхода фитинга имеют цанги с уплотнительными кольцами. Трубку вставляют до упора, и она фиксируется без инструментов; отсоединение выполняется нажатием на кольцо цанги.

Технические характеристики

• Тип: угловой фитинг (колено 90 градусов)
• Модель: 4UE4
• Тип соединения: безрезьбовое, быстроразъемное (цанговое) типа John Guest
• Подключение: трубка 1/4'' (Ø6 мм) - трубка 1/4'' (Ø6 мм)
• Страна производителя: Корея

Где и как используется

• аккуратная прокладка трубок в шкафу под мойкой с поворотами под прямым углом;
• подключение крана чистой воды, когда трубку необходимо сразу повернуть вдоль стенки;
• монтаж систем обратного осмоса и проточных фильтров на ограниченной площади;
• прокладка линии к холодильнику или кофемашине за мебелью, где нет места для плавного изгиба.

Для соединения трубок по прямой используйте прямой фитинг 4U4, а для разветвления линии на две точки - тройник 4UT44.

Как использовать

1. Перекройте подачу воды и сбросьте давление в линии.
2. Отрежьте трубки ровно, под прямым углом, без сплющивания конца.
3. Вставьте первую трубку в один выход фитинга до упора и потяните ее назад для фиксации.
4. Поверните фитинг в нужном направлении и таким же образом подключите вторую трубку.
5. Откройте воду и проверьте оба соединения.

Корпус фитинга можно поворачивать вокруг трубки, чтобы точно выставить направление. Закрепите трубки возле колена, чтобы на него не действовала боковая нагрузка.

Преимущества

• Поворот линии на 90 градусов без залома трубки.
• Сохранение напора благодаря ровному проходу без сужений.
• Компактность, удобная для монтажа в ограниченном пространстве.
• Монтаж и демонтаж без инструментов.

FAQ

Почему лучше использовать колено, а не согнуть трубку?

При резком изгибе трубка заламывается: проход сужается, напор падает, а материал на изгибе со временем может треснуть. Угловой фитинг изменяет направление без деформации трубки.

Можно ли использовать фитинг для трубки 10 мм?

Нет. Фитинг 4UE4 рассчитан только на трубку 1/4'' (6 мм). Для трубки 10 мм необходим угловой фитинг типоразмера 3/8''.

Почему соединение протекает?

Чаще всего трубка вставлена не до упора или обрезана неровно. Отсоедините трубку, ровно обрежьте конец и вставьте ее полностью, пока она не пройдет через уплотнительное кольцо.
