Загальна інформація

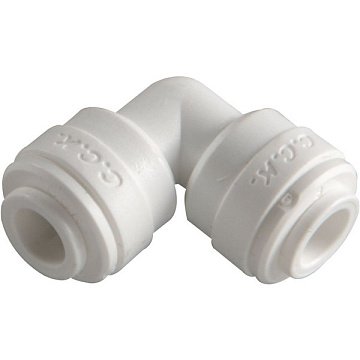

Фітинг кутовий 4UE4 - швидкознімне коліно типу John Guest для з'єднання двох трубок 1/4'' (6 мм) під прямим кутом. Він дозволяє змінити напрямок лінії на 90 градусів без згинання самої трубки.

У тісному просторі під мийкою трубки часто доводиться прокладати з поворотами: від крана до системи, від системи до бака, вздовж стінки шафи. Якщо згинати трубку вручну під гострим кутом, вона заломлюється, на згині звужується прохід і падає напір, а з часом трубка може тріснути. Кутовий фітинг вирішує цю проблему: поворот виконується в корпусі фітинга, а трубки залишаються рівними.

Обидва виходи фітинга мають цанги з ущільнювальними кільцями. Трубку вставляють до упору, і вона фіксується без інструментів; від'єднання виконується натисканням на кільце цанги.

Технічні характеристики

• Тип: кутовий фітинг (коліно 90 градусів)
• Модель: 4UE4
• Тип з'єднання: безрізьбове, швидкознімне (цангове) типу John Guest
• Підключення: трубка 1/4'' (Ø6 мм) - трубка 1/4'' (Ø6 мм)
• Країна виробника: Корея

Де і як використовується

• акуратне прокладання трубок у шафі під мийкою з поворотами під прямим кутом;
• підключення крана чистої води, коли трубку потрібно одразу повернути вздовж стінки;
• монтаж систем зворотного осмосу та проточних фільтрів на обмеженій площі;
• прокладання лінії до холодильника чи кавомашини за меблями, де немає місця для плавного вигину.

Для з'єднання трубок по прямій використовуйте прямий фітинг 4U4, а для відгалуження лінії на дві точки - трійник 4UT44.

Як використовувати

1. Перекрийте подачу води і скиньте тиск у лінії.
2. Відріжте трубки рівно, під прямим кутом, без сплющення кінця.
3. Вставте першу трубку в один вихід фітинга до упору і потягніть її назад для фіксації.
4. Поверніть фітинг у потрібному напрямку та так само підключіть другу трубку.
5. Відкрийте воду і перевірте обидва з'єднання.

Корпус фітинга можна провертати навколо трубки, щоб точно виставити напрямок. Закріпіть трубки біля коліна, щоб на нього не діяло бокове навантаження.

Переваги

• Поворот лінії на 90 градусів без заломлення трубки.
• Збереження напору завдяки рівному проходу без звужень.
• Компактність, зручна для монтажу в обмеженому просторі.
• Монтаж і демонтаж без інструментів.

FAQ

Чому краще використати коліно, а не зігнути трубку?

При різкому згині трубка заломлюється: прохід звужується, напір падає, а матеріал на згині з часом може тріснути. Кутовий фітинг змінює напрямок без деформації трубки.

Чи можна використовувати фітинг для трубки 10 мм?

Ні. Фітинг 4UE4 розрахований лише на трубку 1/4'' (6 мм). Для трубки 10 мм потрібен кутовий фітинг типорозміру 3/8''.

Чому з'єднання протікає?

Найчастіше трубку вставлено не до упору або вона обрізана криво. Від'єднайте трубку, рівно обріжте кінець і вставте її повністю, доки вона не пройде крізь ущільнювальне кільце.
