Общая информация

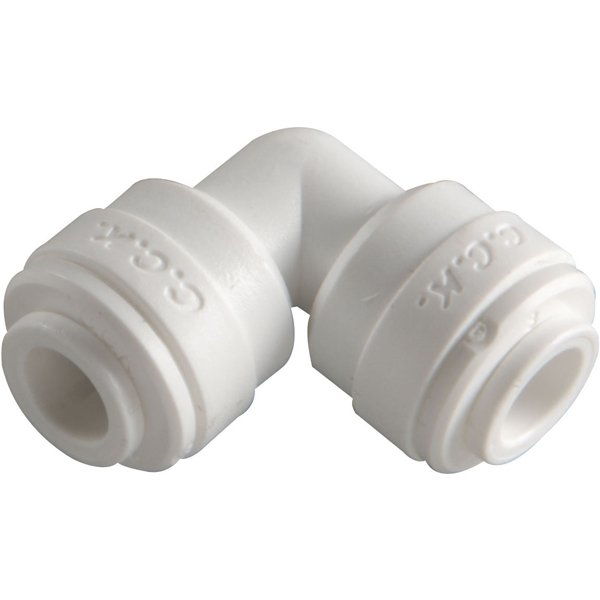

Угловой фитинг 4UE6 1/4''-3/8'' - быстроразъемное колено типа John Guest, которое одновременно поворачивает линию на 90 градусов и соединяет трубку 6 мм с трубкой 10 мм. Фактически это переходник и уголок в одной детали.

Без такого фитинга для перехода с одного диаметра на другой с одновременным поворотом пришлось бы устанавливать два отдельных элемента: прямой переходник и колено. Каждое дополнительное соединение занимает место и является еще одной потенциальной точкой протечки. Фитинг 4UE6 делает узел более компактным и надежным, что особенно важно в тесном шкафу под мойкой или за бытовой техникой.

Оба выхода фитинга оснащены цангами с уплотнительными кольцами соответствующего размера. Трубки вставляются до упора без инструментов и так же легко отсоединяются.

Технические характеристики

• Тип: угловой переходной фитинг (колено 90 градусов)
• Модель: 4UE6
• Тип соединения: безрезьбовое, быстроразъемное (цанговое) типа John Guest
• Подключение: трубка 1/4'' (Ø6 мм) - трубка 3/8'' (Ø10 мм)

Где и как используется

• подключение оборудования с выходом под трубку 10 мм к бытовой линии 6 мм в месте, где трубку необходимо повернуть;
• монтаж помп, постфильтров и коммерческих систем обратного осмоса с трубкой 3/8'';
• переход с магистральной трубки 10 мм на трубку 6 мм возле крана чистой воды или кофемашины;
• компактная прокладка линии в ограниченном пространстве.

Если поворот необходим без изменения диаметра, используйте угловой фитинг 4UE4 для трубки 6 мм или угловой фитинг 6UE6 для трубки 10 мм.

Как использовать

1. Перекройте воду и сбросьте давление в линии.
2. Обрежьте обе трубки ровно, под прямым углом.
3. Определите выходы фитинга: меньший рассчитан на трубку 6 мм, больший - на трубку 10 мм.
4. Вставьте каждую трубку в соответствующий выход до упора и слегка потяните назад для фиксации цангой.
5. Поверните фитинг в нужном направлении и закрепите трубки рядом, чтобы не создавать боковой нагрузки.
6. Откройте воду и проверьте соединение.

Преимущества

• Поворот на 90 градусов и изменение диаметра в одной детали.
• Меньше соединений в линии и меньше потенциальных точек протечки.
• Компактный узел для монтажа в ограниченном пространстве.
• Подключение трубок без инструментов, резьбы и герметиков.

FAQ

Как определить, какой выход предназначен для какой трубки?

Выходы фитинга имеют разный размер: в меньший вставляется трубка 6 мм, в больший - трубка 10 мм. Трубка другого диаметра либо не войдет в выход, либо не будет зафиксирована цангой.

Можно ли вместо 4UE6 установить два фитинга?

Можно соединить прямой переходник и колено, но узел будет длиннее и будет иметь больше соединений. Фитинг 4UE6 выполняет обе функции одновременно, поэтому он компактнее и надежнее.

Почему трубка не фиксируется в фитинге?

Вероятно, трубка вставлена не до упора или ее диаметр не соответствует выходу. Проверьте диаметр трубки, ровно обрежьте ее конец и вставьте полностью.
