Общая информация

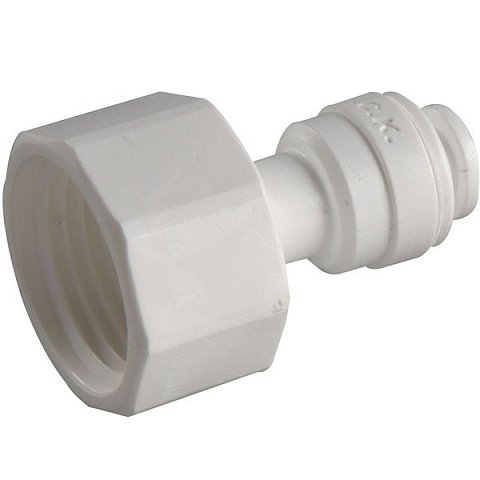

Прямой фитинг 4FC7 - переходник с внутренней резьбой 1/2'' на быстроразъемное цанговое соединение типа John Guest под трубку 1/4'' (6 мм). Он позволяет подключить тонкую трубку систем очистки воды к стандартным сантехническим элементам с наружной резьбой 1/2''.

Резьба 1/2'' - наиболее распространенный размер в бытовой сантехнике: ее имеют выходы угловых кранов, подводки к смесителям, тройники и ниппели на трубах холодной воды. Фитинг 4FC7 накручивается на такую резьбу, после чего трубку 6 мм достаточно вставить в цангу. Это простой способ подать воду на вход системы обратного осмоса или проточного фильтра либо вывести очищенную воду к оборудованию с резьбовым входом.

Цанга фиксирует трубку после вставки до упора, а внутреннее уплотнительное кольцо обеспечивает герметичность этой части соединения.

Технические характеристики

• Тип: прямой резьбовой переходной фитинг
• Модель: 4FC7
• Подключение 1: трубка 1/4'' (Ø6 мм), быстроразъемное цанговое соединение типа John Guest
• Подключение 2: внутренняя резьба 1/2''
• Страна производителя: Корея

Где и как используется

• подключение входа системы обратного осмоса или фильтра под мойку к водопроводу через тройник или кран с наружной резьбой 1/2'';
• подача воды к холодильнику, кофемашине или кулеру от сантехнического отвода 1/2'';
• соединение трубки 6 мм с оборудованием, имеющим наружную резьбу 1/2'' на входе;
• временное подключение фильтров и испытательных стендов к водопроводу.

Если в месте подключения имеется только внутренняя резьба, переход можно выполнить через латунный ниппель Ø1/2'' Pattaroni. Для удлинения трубки 6 мм используйте прямой фитинг 4U4.

Как использовать

1. Перекройте воду и сбросьте давление в трубопроводе.
2. Намотайте на наружную резьбу 1/2'' отвода несколько витков ФУМ-ленты по направлению закручивания.
3. Накрутите фитинг 4FC7 вручную, а затем подтяните ключом без чрезмерного усилия, чтобы не повредить пластиковый корпус.
4. Ровно обрежьте трубку 6 мм и вставьте ее в цангу до упора.
5. Потяните трубку назад для проверки фиксации.
6. Медленно откройте воду и проверьте оба соединения.

Если фитинг подает воду на вход системы очистки, давление в водопроводе должно соответствовать допустимому для этой системы.

Преимущества

• Прямое подключение трубки 6 мм к стандартной сантехнической резьбе 1/2''.
• Подключение и отсоединение трубки без инструментов.
• Одна деталь вместо набора переходников.
• Компактный размер для монтажа в шкафу под мойкой.

FAQ

Какая резьба у фитинга: наружная или внутренняя?

Фитинг имеет внутреннюю резьбу 1/2''. Он накручивается на элемент с наружной резьбой 1/2'', например на выход углового крана или ниппель.

Нужна ли ФУМ-лента?

Да, для резьбового соединения рекомендуется намотать ФУМ-ленту на наружную резьбу отвода. Цанговое соединение под трубку не требует дополнительного уплотнения.

Можно ли подключить фитинг напрямую к водопроводу?

Да, если в трубопроводе есть отвод с наружной резьбой 1/2''. Обычно для этого устанавливают тройник или шаровой кран на трубе холодной воды, чтобы можно было перекрыть подачу воды в систему очистки.
