Загальна інформація

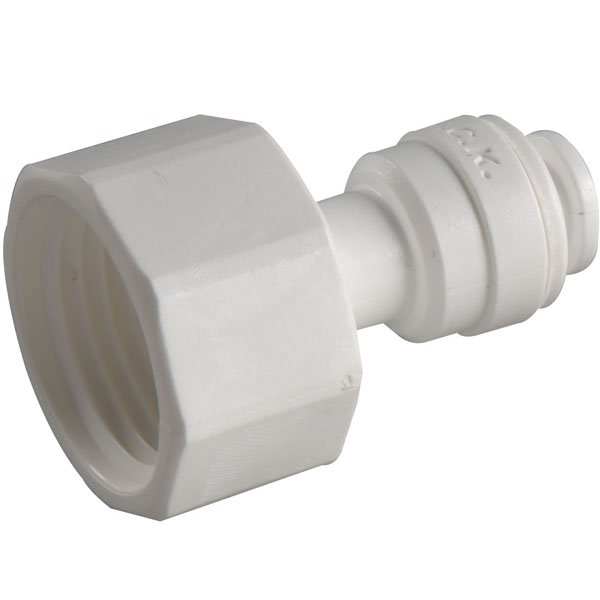

Фітинг прямий 4FC7 - перехідник з внутрішньою різьбою 1/2'' на швидкознімне цангове з'єднання типу John Guest під трубку 1/4'' (6 мм). Він дозволяє підключити тонку трубку систем очищення води до стандартних сантехнічних елементів із зовнішньою різьбою 1/2''.

Різьба 1/2'' - найпоширеніший розмір у побутовій сантехніці: на ній виконані виходи кутових кранів, підводки до змішувачів, трійники та ніпелі на трубах холодної води. Фітинг 4FC7 накручується на таку різьбу, після чого трубку 6 мм достатньо вставити в цангу. Це простий спосіб подати воду на вхід системи зворотного осмосу чи проточного фільтра або вивести очищену воду до обладнання з різьбовим входом.

Цанга фіксує трубку після вставлення до упору, а ущільнювальне кільце всередині забезпечує герметичність цієї частини з'єднання.

Технічні характеристики

• Тип: прямий різьбовий перехідний фітинг
• Модель: 4FC7
• Підключення 1: трубка 1/4'' (Ø6 мм), швидкознімне цангове з'єднання типу John Guest
• Підключення 2: внутрішня різьба 1/2''
• Країна виробника: Корея

Де і як використовується

• підключення входу системи зворотного осмосу чи фільтра під мийку до водопроводу через трійник або кран із зовнішньою різьбою 1/2'';
• подача води до холодильника, кавомашини або кулера від сантехнічного відводу 1/2'';
• з'єднання трубки 6 мм з обладнанням, що має зовнішню різьбу 1/2'' на вході;
• тимчасове підключення фільтрів і тестових стендів до водопроводу.

Якщо на місці підключення є лише внутрішня різьба, перехід можна виконати через латунний ніпель Ø1/2'' Pattaroni. Для подовження трубки 6 мм використовуйте прямий фітинг 4U4.

Як використовувати

1. Перекрийте воду і скиньте тиск у трубопроводі.
2. Намотайте на зовнішню різьбу 1/2'' відводу кілька витків фум-стрічки за напрямком закручування.
3. Накрутіть фітинг 4FC7 рукою, а потім дотягніть ключем без надмірного зусилля, щоб не пошкодити пластиковий корпус.
4. Обріжте трубку 6 мм рівно і вставте її в цангу до упору.
5. Потягніть трубку назад для перевірки фіксації.
6. Повільно відкрийте воду і перевірте обидва з'єднання.

Якщо фітинг подає воду на вхід системи очищення, тиск у водопроводі має відповідати допустимому для цієї системи.

Переваги

• Пряме підключення трубки 6 мм до стандартної сантехнічної різьби 1/2''.
• Підключення і від'єднання трубки без інструменту.
• Одна деталь замість набору перехідників.
• Компактний розмір для монтажу в шафі під мийкою.

FAQ

Яка різьба у фітинга: зовнішня чи внутрішня?

Фітинг має внутрішню різьбу 1/2''. Він накручується на елемент із зовнішньою різьбою 1/2'', наприклад на вихід кутового крана чи ніпель.

Чи потрібна фум-стрічка?

Так, для різьбового з'єднання рекомендується намотати фум-стрічку на зовнішню різьбу відводу. Цангове з'єднання під трубку ущільнення не потребує.

Чи можна підключити фітинг напряму до водопроводу?

Так, якщо в трубопроводі є відвід із зовнішньою різьбою 1/2''. Зазвичай для цього встановлюють трійник або кульовий кран на трубі холодної води, щоб можна було перекрити подачу на систему очищення.
