Загальна інформація

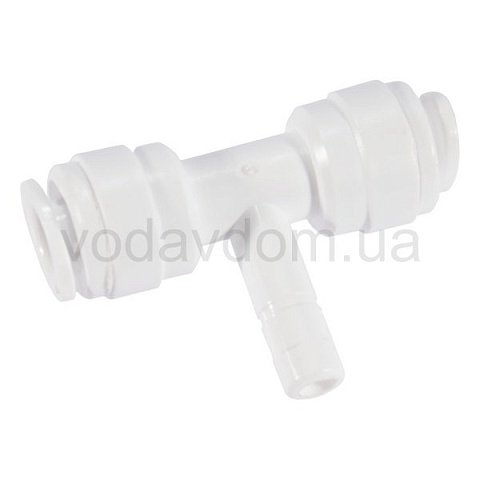

Трійник 4MST4 (A4TR4) - швидкознімний фітинг типу John Guest під діаметр 1/4'' (6 мм), виконаний за схемою трубка - стрижень - трубка. Гладкий стрижень розташований на відгалуженні, посередині трійника, а два цангові виходи під трубку розходяться від нього в протилежні боки.

Стрижень вставляється в цанговий порт обладнання або іншого фітинга так само, як трубка. У результаті від однієї точки підключення відходять дві лінії в різні боки, утворюючи букву «Т». Така геометрія зручна, коли трубки до двох споживачів потрібно розвести вздовж стінки шафи ліворуч і праворуч від порту, без додаткових колін.

Трійник утримується в порту цангою, тому його можна провертати навколо осі стрижня і виставляти лінії в потрібній площині вже після встановлення.

Технічні характеристики

• Тип: трійник з'єднувальний трубка - стрижень - трубка
• Модель: 4MST4 (A4TR4)
• Тип з'єднання: безрізьбове, швидкознімне типу John Guest
• Підключення: дві цанги під трубку 1/4'' (Ø6 мм), стрижень 1/4'' (Ø6 мм) на відгалуженні

Де і як використовується

• розведення очищеної води від порту картриджа на дві лінії в протилежних напрямках;
• одночасне підключення крана чистої води і холодильника чи кулера, розташованих по різні боки від системи;
• монтаж компактних вузлів у системах зворотного осмосу та фільтрах під мийку;
• заміна трійника такого самого типу в існуючій системі.

Якщо одна лінія має продовжувати вісь порту, а друга відходити вбік, використовуйте трійник 4SST4. Для розгалуження посередині трубки підійде трійник 4UT44 з трьома цанговими виходами.

Як використовувати

1. Перекрийте воду і скиньте тиск у системі.
2. Вставте стрижень трійника в цанговий порт обладнання чи фітинга до упору.
3. Потягніть трійник назад, щоб переконатися у фіксації стрижня.
4. Проверніть трійник, виставивши цангові виходи в потрібних напрямках.
5. Обріжте трубки рівно і вставте їх у цангові виходи до упору.
6. Відкрийте воду і перевірте всі три з'єднання.

Закріпіть обидві трубки кліпсами поблизу трійника, щоб їхня вага не навантажувала порт обладнання.

Переваги

• Розгалуження на дві протилежні лінії безпосередньо від порту.
• Не потрібні додаткові коліна для розведення трубок у боки.
• Можливість провертати трійник після встановлення.
• Монтаж без інструментів і герметиків.

FAQ

Чим 4MST4 відрізняється від 4SST4?

Обидва трійники мають стрижень і два цангові виходи, але різну геометрію. У 4MST4 стрижень розташований посередині, і трубки розходяться в протилежні боки. У 4SST4 стрижень знаходиться на одній осі з одним із виходів, тож одна трубка продовжує вісь порту, а друга відходить убік.

Куди можна вставити стрижень?

У будь-який цанговий порт під трубку 6 мм: порт лінійного картриджа, крана або іншого фітинга.

Чи можна вкрутити трійник у різьбовий порт?

Ні, трійник не має різьби. Для різьбового порту потрібен перехідник з різьби на цангу або трійник із різьбовим виходом.
