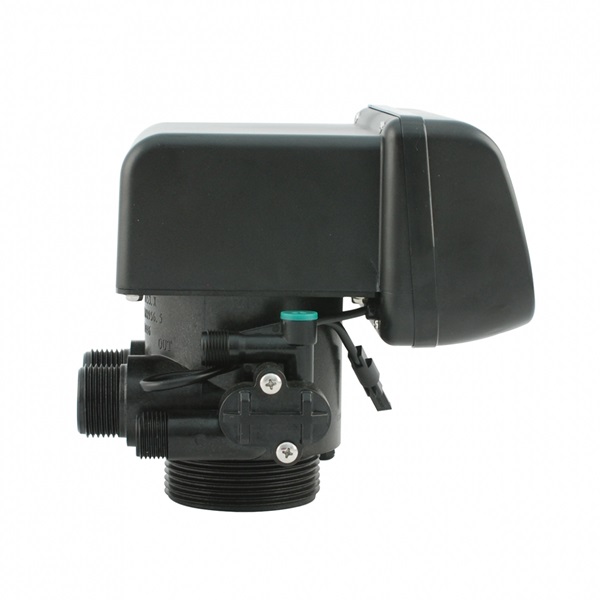

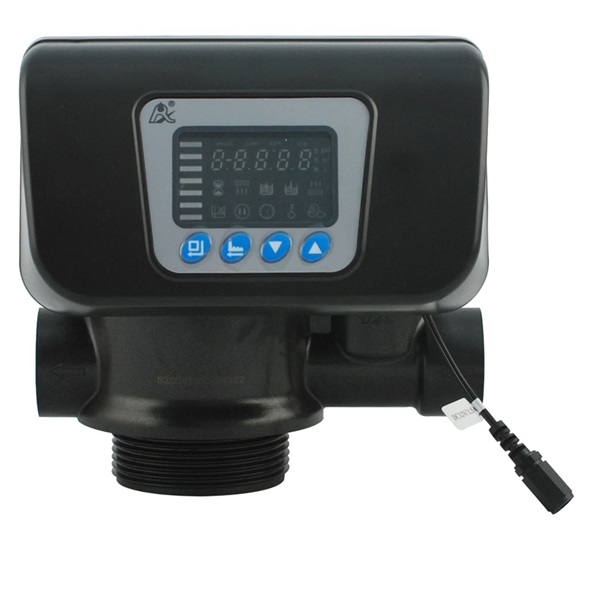

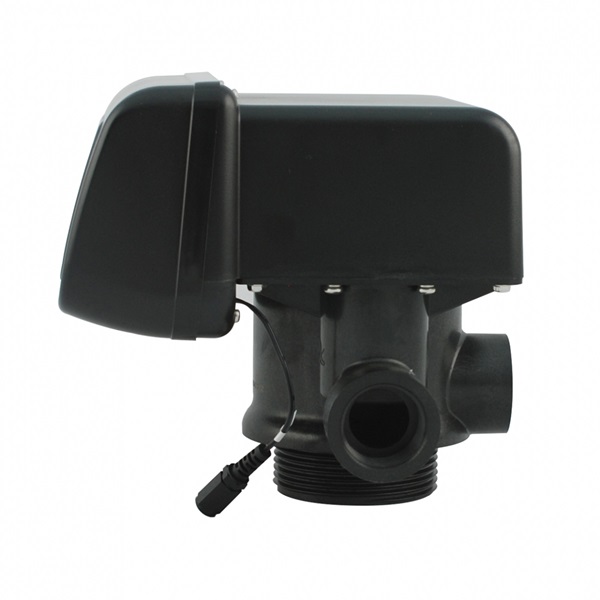

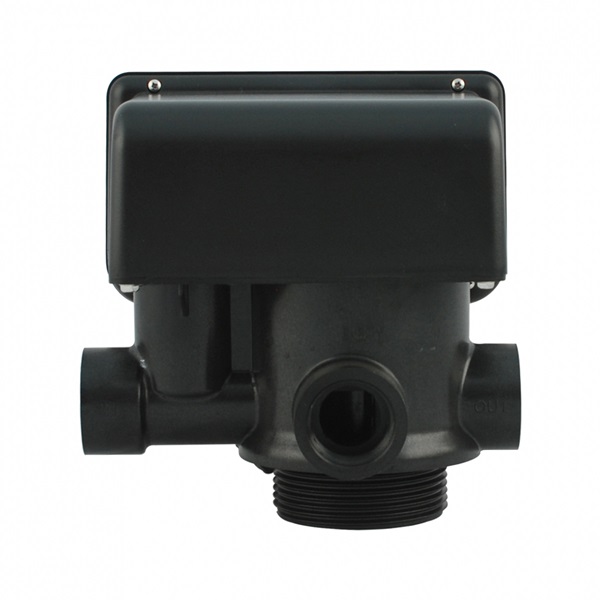

Runxin F67C1 - це автоматичний багатопозиційний клапан управління для засипних фільтрів безреагентної фільтрації. Він використовується у системах з кварцовим піском, активованим вугіллям, Turbidex, Filter Ag та іншими завантаженнями для механічної очистки, освітлення та частково знезалізнення води. Клапан самостійно виконує цикли промивання за таймером, що знімає з користувача необхідність ручного перемикання режимів.

Загальна інформація

Runxin F67C1 встановлюється зверху на фільтраційну колону з горловиною 2,5" (база 2,5"-8NPSM). Підключення до водопроводу виконується через різьбу 1" для входу і виходу, дренаж також має різьбове підключення 1". Максимальна пропускна здатність клапана - до 4 м³/год, що дозволяє застосовувати його як у побутових, так і в невеликих комерційних системах. Рекомендований діаметр колон - приблизно від 6" до 14" залежно від задачі.

Принцип роботи

Клапан Runxin F67C1 керує потоками води всередині фільтра і автоматично перемикає режими промивання відповідно до заданих налаштувань таймера.

• Filter (Фільтрація) - основний робочий режим. Вода подається зверху вниз через шар завантаження, де з неї видаляються механічні домішки, зависі та окиснені сполуки.
• Backwash (Зворотне промивання) - вода подається знизу вверх. Потік розпушує шар засипки, піднімає і вимиває назовні накопичені забруднення, які скидаються в дренаж.
• Fast Rinse (Швидке промивання) - вода знову подається зверху вниз і також скидається в дренаж. На цьому етапі шар завантаження ущільнюється та стабілізується перед поверненням у режим фільтрації.

Користувач задає час початку промивки та тривалість кожного етапу, після чого клапан самостійно відпрацьовує цикл промивання у вибраний час (зазвичай вночі).

Технічні характеристики

• Модель: Runxin F67C1
• Тип клапана: автоматичний фільтраційний клапан
• Регенерація: за часом (таймерний тип)
• Вхід/вихід: 1" внутрішня різьба
• Дренаж: 1" внутрішня різьба
• Посадочне місце до балона: 2,5" - 8NPSM
• Підйомна труба (riser pipe): 1,05" OD
• Максимальна продуктивність: 4 м³/год
• Рекомендований діаметр колон: приблизно 6" - 14"
• Робочий тиск: 0,15 - 0,6 МПа (близько 1,5 - 6 бар)
• Робоча температура води: 5 - 50 °C
• Тип монтажу: верхній (top-mount)
• Живлення адаптера: вхід AC 100 - 240 В, вихід DC 12 В (типово 1,5 А)
• Матеріал внутрішнього механізму: високостійка кераміка
• Матеріал корпусу: інженерний пластик, стійкий до корозії

Як використовувати

• Встановіть балон з фільтруючим завантаженням відповідного типу та об'єму.
• Закріпіть клапан Runxin F67C1 на горловині балона з використанням ущільнювального кільця, підключіть підйомну трубу.
• Підключіть вхід, вихід та дренаж до трубопроводу, дотримуючись стрілок Flow In / Flow Out на корпусі.
• Підключіть блок живлення та увімкніть клапан.
• Налаштуйте поточний час, час початку промивання та тривалість етапів Backwash і Fast Rinse.
• Після налаштування клапан працює автоматично: у заданий час запускає цикл промивки, потім повертається в режим фільтрації.
• За необхідності можна запустити примусову промивку з панелі керування.

Як обслуговувати

• Регулярно контролювати, щоб дренажний шланг був не пережатий і не засмічений.
• Перевіряти герметичність всіх різьбових з'єднань, особливо після запуску або сервісу.
• Час від часу протирати корпус і панель керування сухою або злегка вологою ганчіркою без агресивних миючих засобів.
• Стежити, щоб тиск у системі не перевищував рекомендовані значення, уникати гідроударів.
• Раз на 1 - 2 роки проводити профілактичний огляд ущільнювачів та, за потреби, заміну гумових кілець.

Переваги Runxin F67C1

• Висока продуктивність - до 4 м³/год при відносно компактних розмірах.
• Повна автоматизація циклів промивання за таймером без участі користувача.
• Сумісність з широким спектром завантажень для механічної фільтрації, освітлення та безреагентного знезалізнення.
• Надійний керамічний вузол перемикання з великим ресурсом роботи.
• Стандартна база 2,5" і підключення 1" спрощують інтеграцію в типові системи.
• Можливість використання як у побутових, так і в малих комерційних системах.

Можливі недоліки

• Потребує підключення до електроживлення і захисту від стрибків напруги.
• Не підходить для систем з дуже великою витратою води, де потрібні клапани з більшою продуктивністю.
• Розрахований на безреагентні завантаження, для реагентних систем потрібні спеціальні моделі.

Де використовується Runxin F67C1

• Фільтри механічної фільтрації з кварцовим піском та мультимедійними сумішами.
• Вугільні фільтри для усунення запахів, кольоровості та органічних домішок.
• Безреагентні системи знезалізнення та освітлення води з відповідними завантаженнями.
• Системи попередньої очистки перед зворотним осмосом та іншими етапами доочистки.
• Приватні будинки, котеджі, невеликі готелі, офіси, кав'ярні, малі виробництва.
