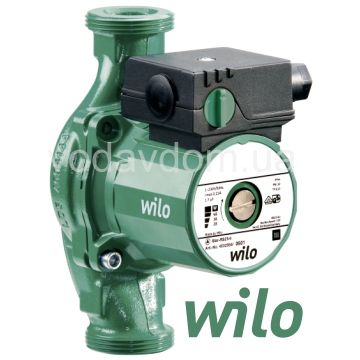

Циркуляційні насоси
Wilo серії Star-RS розроблені спеціально для систем опалення та схожих систем з мінливою продуктивністю.

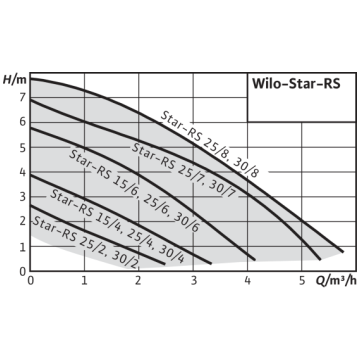

Експлуатаційні параметри WILO Star-RS 25/6:
- Максимальний напір: Q=4 м³ / год
- Максимальна висота подачі: H=6м
-
Перекачується рідина: Вода
-
Мін. температура рідини, що перекачується: -10°C
-
Макс. температура рідини: +110°C
-
Максимальний робочий тиск: 10 bar
Дані електродвигуна:
- Підключення до мережі: 1 ~ 230 V, 50 Hz
-
Потужність: 43 / 61 / 84 Вт
-
Частота обертання макс .: 2480 / 2750 / 2840 об/мин
-
Клас захисту: IP44

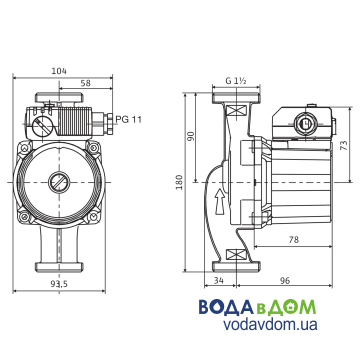

Установчі розміри:
- Приєднання до трубопроводу на стороні всмоктування: G 1½
-
Монтажна довжина: 180 mm
-
Маса нетто прибл .: 2.98 kg
Матеріали:
- Вал: 1.4028, X30Cr13 (нержавіюча сталь)
-
Корпус насоса: 5.1300, EN-GJL-200 (чавун)
-
Робоче колесо: PP-GF40 (спеціальний поліпропілен)
-
Матеріал підшипника: Total carbon (спеціальний карбон)
Комплект поставки:
- Циркуляційний насос в зборі
-
2 плоских ущільнення
-
Інструкція по монтажу та експлуатації
Допустимими до використання перекачується є: вода систем опалення згідно до VDI 2035, водогліколева суміші в співвідношенні макс. 1: 1. При наявності домішок гліколю необхідне коригування робочих характеристик насоса відповідно до підвищеним рівнем в'язкості і в залежності від процентного співвідношення компонентів суміші.
Насос складається з гідравлічної системи, мотора з мокрим ротором і клемної коробкою. В моторі з мокрим ротором всі рухомі деталі стикаються з перекачується середовищем, в тому числі і ротор двигуна. У використанні піддається зносу ущільнення вала немає необхідності. Працює на рідинах змащує підшипники ковзання і охолоджує підшипники і ротор. Реле захисту мотора не потрібно. Навіть максимальний струм перевантаження не може пошкодити мотор. Мотор також є стійким до струмів блокування.
Регулювання частоти обертання насоса виконується шляхом перемикання поворотного регулятора на одну з трьох ступенів. Частота обертання на нижній сходинці регулювання становить бл. 40 ... 50% від максимальної частоти обертання при зменшенні енергоспоживання на 50%.
Якщо приміщення недостатньо опалюються, насос може працювати з недостатньою частотою обертання. В такому випадку необхідно виконати перемикання на вищий щабель частоти обертання. Якщо ж насос встановлений на занадто високу частоту обертання, то в трубопроводах, а особливо в задросселірованних термостатичних вентилях, виникає шум від потоку рідини. Його можна усунути, переключивши насос на нижчу ступінь частоти обертання.
