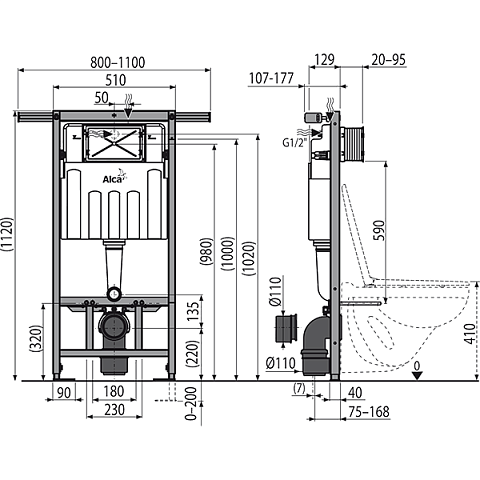

Прихована система інсталяції для сухого монтажу AlcaPlast AM102/1120 Jadromodul для установки підвісного унітазу з інтервалом кріплення 180 мм або 230 мм. Для реконструкції ванних кімнат в панельних будинках, встановлюється між двома стінами, підходить для дерев'яних збірних будинків.

Властивості

• Регульовані висувні ніжки в діапазоні 0-200 мм з гальмівною системою
• Позначення центрування і нівеляції
• Рухомий тримач для стокового коліна, встановлюваний в восьми положеннях на відстані 0-93 мм
• Кутовий вентиль з можливістю підключення до системи трубопроводів Mepla
• В даному випадку навантаження переноситься на бічні стіни за допомогою спеціальної траверси, яка регулюється по ширині в межах 830-1200 мм
• Встановлена ​​система закривається гіпсокартонних листом і не потребує додаткових кріпильних елементах
• Конструкція полістирольної ізоляцією запобігає процес конденсації на поверхні бачка і послаблює вібрацію в будівельній конструкції
• Можливість установки кронштейна з переходом DG 1/2 "для підключення сидіння-біде або бідетти
• Подвійний змив, незалежно регульований, з гігієнічним резервом
• Підходить для установки пневматичного або сенсорного змиву
• Сумісна з усіма кнопками управління Alcaplast
• Бачок зроблений з одного фрагмента поліпропілену, що забезпечує його 100% герметичність
• Підведення води ззаду / зверху посередині
• Можливість сервісу без використання інструментів
• Кришка сервісного отвору спрощує процес монтажу і захищає від вологи та бруду
• Монтажна глибина рукава регулюється в діапазоні 20-95 мм
• Монтажна глибина 125 мм
• Матеріал несучої конструкції: метал, оброблений порошковою фарбою

Характеристики:

• Підведення води до задньої стінки бачка або зверху бачка здійснюється за допомогою монтажних отворів G1 / 2 "
• Робочий діапазон тиску води 0,05 - 0,8 MPa
• Рекомендований діапазон тиску води 0,3 - 0,5 MPa
• Великий змив 6 - 9 л
• Малий змив 2,5 - 3,5 л
• Стандартні налаштування великого змиву 6 л
• Стандартні настройки малого змиву 3 л
• Гігієнічний резерв 3 л
• Обсяг води в бачку 9 л
• Несуча спроможність до 400 кг

Зміст комплекту

• Бачок з впускним і випускним механізмом
• Самонесуча рама з розсувним траверсой для кріплення до бічних стін, ширина траверси регулюється в межах від 830 до 1200 мм
• Різьбове з'єднання 1/2 "для підведення води з вбудованим кутовим вентилем Schell 1/2" -3/8 "
• Монтажний комплект: гвинт Ø8 × 60 - 4 шт., Дюбель Ø12 - 4 шт.
• Штовхачі механізму 2 шт.
• Монтажний комплект для кріплення унітазу: шпилька М12 - 2 шт., Шайба - 4 шт., Ковпачок - 2 шт., Гайка - 2 шт., Гофрований рукав - 2 шт.
• Коліно стоку HT 90/90 поліетилен, PE-HD
• Прокладка, патрубок поліпропілен, манжета
• Прокладка, патрубок поліпропілен, ущільнення патрубка
• Монтажний комплект кришок для захисту технічних отворів при установці системи
• Рукав сервісного отвору двусоставний, легко коротшає
