Загальна інформація

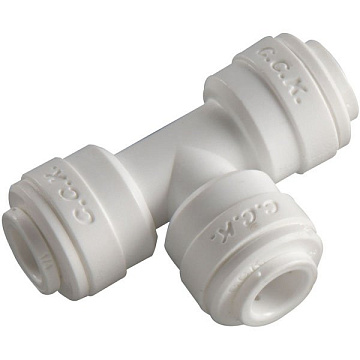

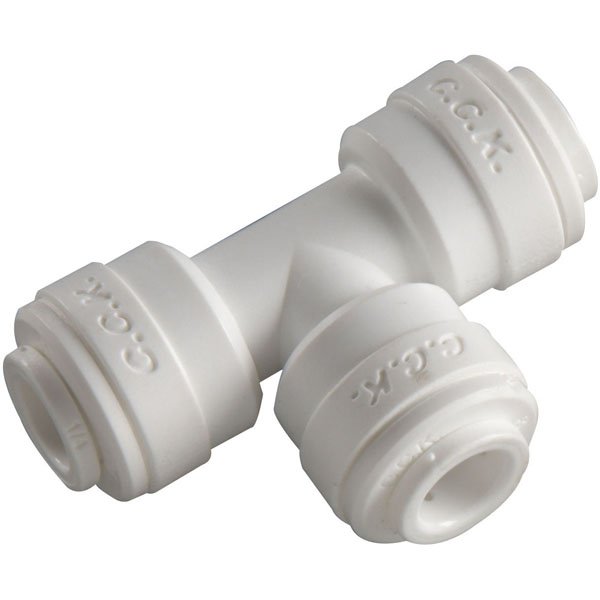

Трійник 6UT64 3/8''-3/8''-1/4'' - швидкознімний фітинг типу John Guest з двома виходами під трубку 10 мм і одним під трубку 6 мм. Він дозволяє зробити від основної лінії 10 мм відгалуження меншого діаметра, не розриваючи магістраль на окремі перехідники.

Таке рішення типове для об'єктів, де очищена вода подається по трубці 10 мм до кількох одиниць обладнання. Основний потік проходить через трійник далі по лінії 3/8'', а вихід 1/4'' відводить невелику частину води до споживача з меншою витратою: крана для пиття, льодогенератора, кулера, кавомашини чи манометра. Магістраль при цьому зберігає повний переріз і пропускну здатність.

Кожен вихід має цангу з ущільнювальним кільцем свого розміру. Трубки вставляються до упору і фіксуються без інструменту, а при потребі від'єднуються натисканням на кільце цанги.

Технічні характеристики

• Тип: трійник з'єднувальний перехідний
• Модель: 6UT64
• Тип з'єднання: безрізьбове, швидкознімне (цангове) типу John Guest
• Підключення: трубка 3/8'' (Ø10 мм) - трубка 3/8'' (Ø10 мм) - трубка 1/4'' (Ø6 мм)

Де і як використовується

• відгалуження від магістралі 10 мм до питного крана, кулера чи льодогенератора з підключенням 6 мм;
• розведення очищеної води в кафе, ресторанах і офісах від однієї системи до кількох точок;
• підключення манометра чи датчика до лінії 10 мм;
• монтаж систем зворотного осмосу підвищеної продуктивності та систем з помпою.

Якщо відгалуження теж має бути трубкою 10 мм, використовуйте трійник 6UT66. Для подовження магістралі знадобиться біла трубка 3/8'' Ø10 мм.

Як використовувати

1. Перекрийте воду і скиньте тиск у лінії.
2. Розріжте трубку 10 мм у місці відгалуження рівно, під прямим кутом.
3. Вставте обидва кінці магістралі у виходи 3/8'' до упору.
4. Підключіть трубку 6 мм до меншого виходу 1/4''.
5. Перевірте фіксацію кожної трубки, злегка потягнувши її назад.
6. Відкрийте воду і переконайтеся у відсутності протікань.

Розташовуйте трійник так, щоб трубки підходили до нього без натягу та перегину: жорстка трубка 10 мм під боковим навантаженням може послабити з'єднання.

Переваги

• Відгалуження 6 мм без зменшення перерізу основної лінії 10 мм.
• Одна деталь замість комбінації трійника і перехідника.
• Монтаж без інструменту, різьби і герметиків.
• Надійна фіксація трубок під робочим тиском.

FAQ

Чим 6UT64 відрізняється від 4UT46?

У 6UT64 два виходи під трубку 10 мм і один під 6 мм, тому він підходить для відгалуження від магістралі 10 мм. У 4UT46 навпаки: два виходи 6 мм і один 10 мм.

Чи вплине відгалуження на подачу води по основній лінії?

Під час відбору води через відгалуження частина потоку йде на нього, але через менший діаметр трубки 6 мм ця частка невелика. Основна лінія зберігає повну пропускну здатність.

Чи можна встановити кілька таких трійників на одній лінії?

Так. Трійники можна встановлювати послідовно на магістралі 10 мм, підключаючи кілька точок споживання з трубкою 6 мм.
