Runxin F56D1 – це ручний багатопозиційний керуючий клапан для засипних фільтрів механічної очистки води. Він призначений для роботи з кварцовим піском, активованим вугіллям, марганцевими завантаженнями та іншими фільтруючими матеріалами, де необхідні режими фільтрації, зворотного та швидкого промивання. Завдяки високій пропускній здатності до 10 м³/год клапан підходить як для потужних побутових систем, так і для невеликих промислових установок.

Загальна інформація

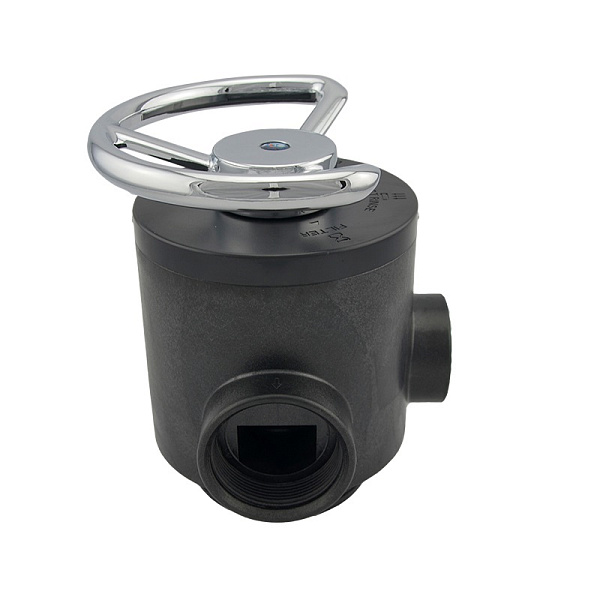

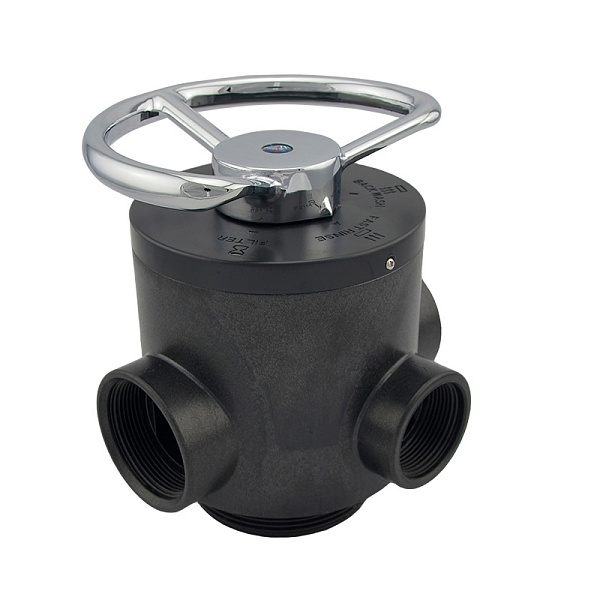

Runxin F56D1 встановлюється зверху на фільтраційний балон із горловиною 4". Клапан має вхід/вихід із різьбою 2" та розрахований на роботу з балонами діаметром від 10" до 24". Конструкція клапана багатопозиційна: одна ручка відповідає за вибір потрібного режиму, що значно спрощує експлуатацію. Відсутність електроніки робить модель невибагливою до умов експлуатації, стабільною при перепадах напору та зручною в обслуговуванні.

Принцип роботи

Усередині корпусу розташований дисковий механізм, який перенаправляє потоки води між різними патрубками, залежно від положення ручки. Кожен режим відповідає певному гідравлічному маршруту:

• Фільтрація - вода подається зверху вниз через фільтруюче завантаження. Механічні домішки (пісок, мул, глина, іржа) затримуються в шарі засипки, а очищена вода надходить споживачу.
• Зворотне промивання - напрямок потоку змінюється знизу вгору. Потік води розпушує шар завантаження та вимиває накопичені домішки в дренаж.
• Швидке промивання (пряме промивання) - вода знову подається зверху, але скидається у дренаж. Це вирівнює шар завантаження та змиває залишкові забруднення після зворотного промивання.

Перемикання між режимами відбувається поворотом ручки до відповідної фіксованої позиції. Насос або подача води при цьому зазвичай не вимикаються, що спрощує роботу системи.

Технічні характеристики

• Тип клапана: ручний багатопозиційний клапан фільтрації
• Призначення: фільтри механічної очистки, вугільні, знезалізнювачі, фільтри освітлення
• Підключення до водопроводу (вхід/вихід): 2" внутрішня різьба
• Підключення до дренажу: 2" внутрішня різьба
• Посадочне місце до балона: 4" різьба (4"-8UN)
• Рекомендований діаметр балона: 10" – 24"
• Максимальна продуктивність: до 10 м³/год
• Робочий тиск: 0,15 - 0,6 МПа (приблизно 1,5 – 6 бар)
• Робоча температура води: 5 - 50 °C
• Тип керування: механічне, поворотною ручкою
• Кількість основних режимів: 3 (фільтрація / зворотне промивання / швидке промивання)
• Сфера застосування: побутові та комерційні системи підготовки води середньої та великої продуктивності

Як використовувати

Перед запуском системи необхідно змонтувати клапан на балон, під’єднати патрубки вхід/вихід, дренаж та піднімальну трубу з нижнім дистриб’ютором, а також засипати фільтруючий матеріал згідно з інструкцією до фільтра.

Базовий алгоритм роботи:

1. Встановіть клапан у режим Фільтрація. У цьому режимі система подає очищену воду споживачу.
2. Слідкуйте за тиском та якістю води. Ознаки необхідності промивки:
   • зростання перепаду тиску до/після фільтра;
   • помітне падіння продуктивності;
   • помутніння або погіршення якості води.
3. Для промивки:
   • поверніть ручку в режим Зворотне промивання – тривалість промивки зазвичай становить 5-10 хвилин (орієнтуйтесь на чистоту води в дренажі);
   • після цього переведіть ручку в режим Швидке промивання приблизно на 2–3 хвилини, щоб стабілізувати шар завантаження;
   • по завершенні поверніть ручку в режим Фільтрація.

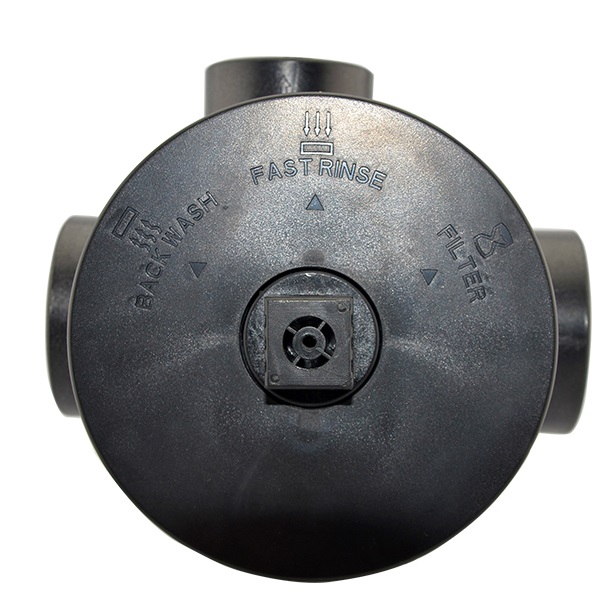

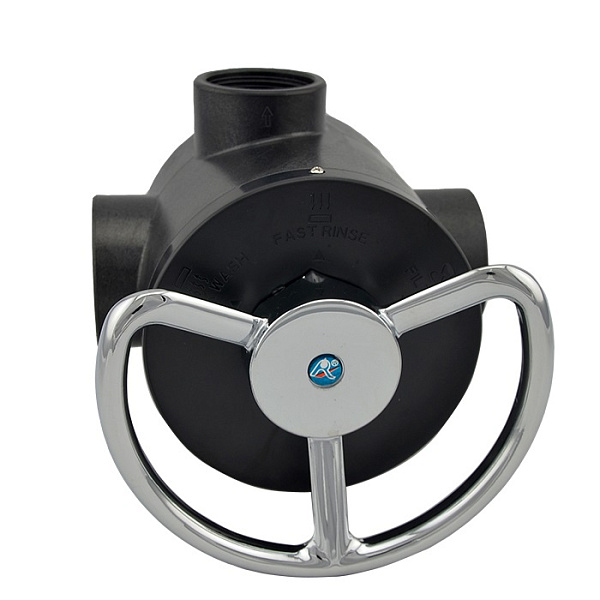

Режими перемикаються без складних операцій: достатньо акуратно провернути ручку до потрібного фіксованого положення згідно з позначками на корпусі.

Як обслуговувати

• Регулярні промивки - для більшості систем достатньо виконувати зворотне та швидке промивання 1-3 рази на тиждень (частота залежить від якості вихідної води та навантаження на фільтр).
• Контроль герметичності - періодично перевіряйте різьбові з’єднання, патрубки й стики з балоном на відсутність протікань.
• Перевірка ходу ручки - ручка має плавно перемикатися між режимами, без заїдань. Якщо з’являється тугий хід, варто зупинити систему і провести сервіс (заміна ущільнень, огляд механізму).
• Ущільнювачі й сервісні елементи - орієнтовно раз на 1-2 роки рекомендовано оглянути та за потреби замінити ущільнювальні кільця та інші гумові деталі.
• Умови експлуатації - не перевищуйте робочий тиск і температуру, зазначені в характеристиках, не допускайте гідроударів.
• Чистота зовнішніх поверхонь - очищуйте корпус клапана від пилу та бруду м’якою вологою ганчіркою без агресивних хімічних засобів.

Переваги Runxin F56D1

• Висока продуктивність - до 10 м³/год, що дозволяє використовувати клапан у системах з великим витратом води.
• Проста ручна конструкція - немає електроніки та залежності від електроживлення.
• Надійність і довговічність - дискова конструкція з корозійностійких матеріалів, розрахована на тривалу експлуатацію.
• Зручне перемикання режимів – всі основні режими в одному вузлі, керування однією ручкою.
• Універсальність - підходить для фільтрів з піском, активованим вугіллям, марганцевими та іншими засипками.
• Простий монтаж - верхнє підключення на стандартну 4" горловину балона та різьбові патрубки 2".

Можливі недоліки

• Усі режими потрібно перемикати вручну - необхідна участь оператора.
• Не підходить для об’єктів, де потрібна повна автоматизація без участі персоналу (у цьому випадку доцільно розглянути автоматичні клапани).
• Для коректної роботи потрібне дотримання графіку промивок і контроль стану завантаження.

Де використовується Runxin F56D1

• Фільтри механічної очистки води (піщані, мультимедійні фільтри).
• Вугільні фільтри для покращення смаку, запаху та зниження вмісту органічних домішок.
• Знезалізнювачі та фільтри для видалення марганцю (безреагентні системи).
• Системи попередньої фільтрації перед зворотним осмосом або іншими етапами очищення.
• Приватні будинки, котеджі, малі готелі, ресторани, пральні, автомийки та інші комерційні об’єкти.

Поширені запитання (FAQ)

Чи потрібне електроживлення для Runxin F56D1?
Ні. Це повністю механічний клапан із ручним керуванням, він не потребує підключення до електромережі.

Яка максимальна продуктивність клапана?
Максимальна пропускна здатність Runxin F56D1 становить до 10 м³/год за умови правильного підбору діаметра труб і балона.

На які балони підходить цей клапан?
Клапан розрахований на встановлення на балони з горловиною 4" і діаметром орієнтовно від 10" до 24".

Для яких фільтрів можна використовувати F56D1?
Модель підходить для засипних фільтрів із кварцовим піском, активованим вугіллям, марганцевими завантаженнями та іншими матеріалами для механічного очищення, знезалізнення та освітлення води.

Як часто потрібно робити промивання фільтра?
Частота промивок залежить від якості вихідної води, швидкості фільтрації та обсягу споживання. Зазвичай промивання проводять при зростанні перепаду тиску або не рідше 1–3 разів на тиждень.
