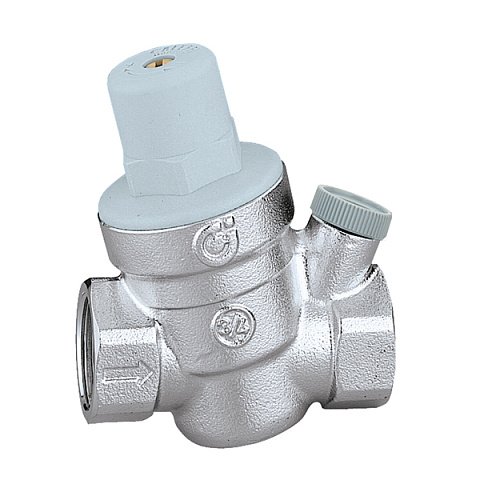

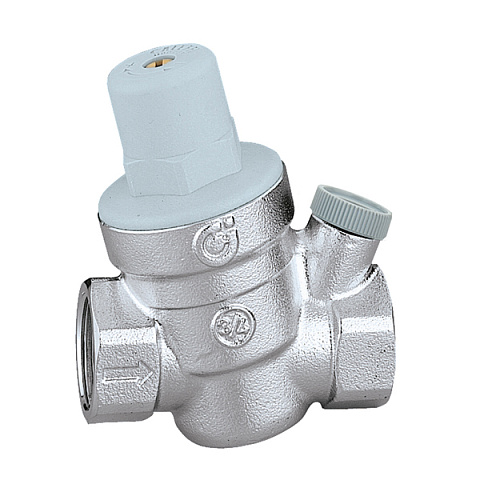

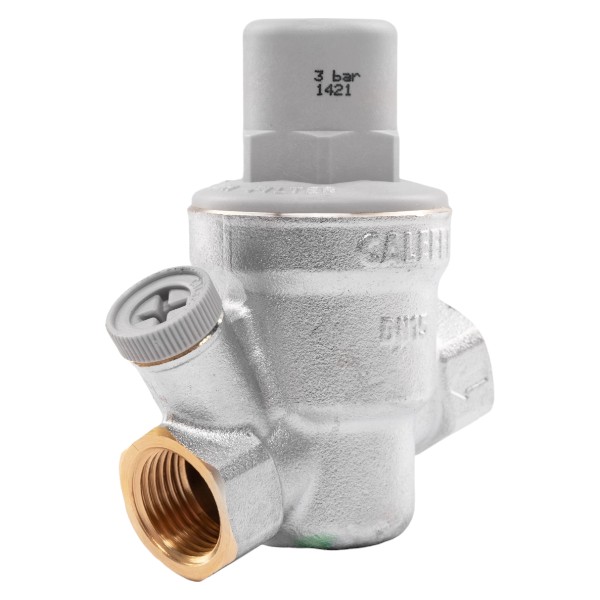

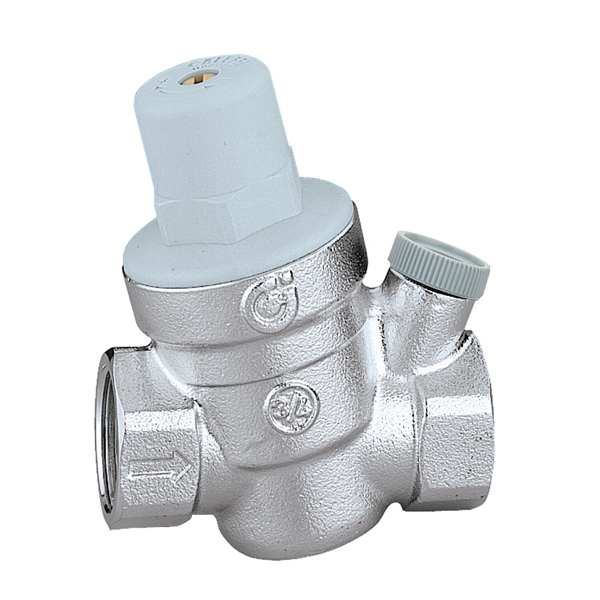

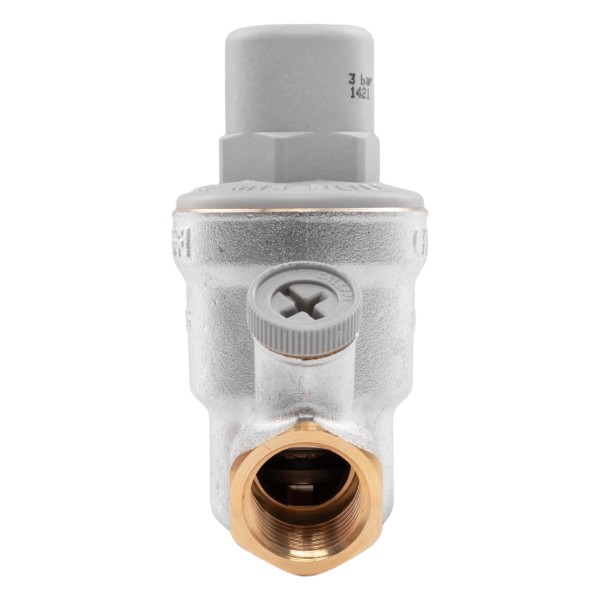

Редуктор снижения давления Caleffi 533451 предназначен для регулирования и стабилизации давления в системах водоснабжения и отопления. Он обеспечивает эффективную защиту сантехнических устройств от избыточного давления, что позволяет повысить надёжность и долговечность всей системы. Используется в жилых, коммерческих и промышленных зданиях.

Технические характеристики:

• Материал: Латунь, обеспечивающая высокую стойкость к коррозии.

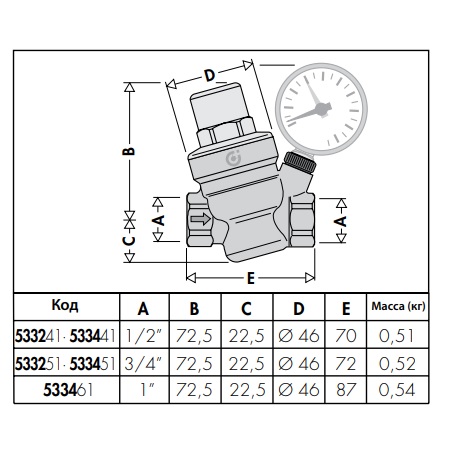

• Подключение: Размер подключения DN20 (3/4'').
• Рабочее давление: Максимальное входное давление 16 бар.
• Температурный диапазон: Максимальная рабочая температура до 40°C.
• Соединение для манометра: Специальное соединение для подключения манометра позволяет контролировать давление в системе.
• Диапазон регулирования давления: 1 ... 6 атм.
• Производительность: До 1,3 м³/ч.
• Заводская настройка: 3 атм.
• Тип подключения манометра: Резьбовое BP 1/4''.

Техническое устройство товара:

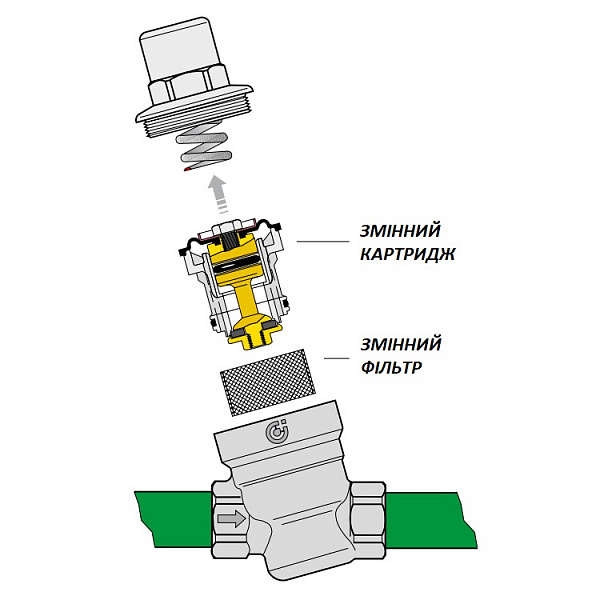

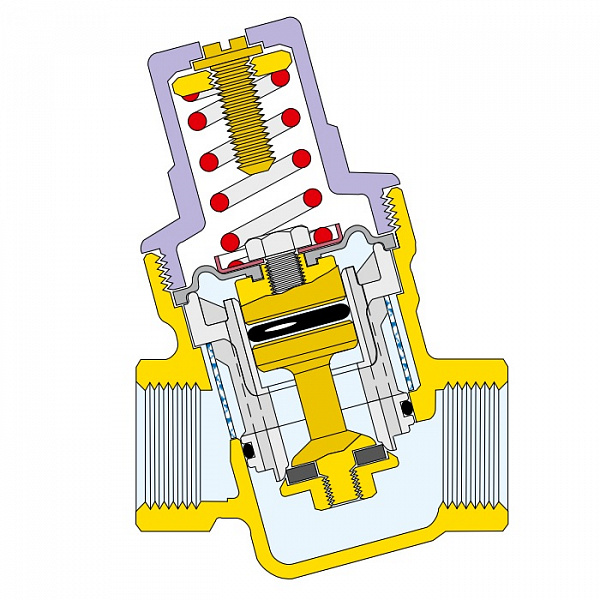

Редуктор снижения давления Caleffi 533451 состоит из корпуса из латуни, мембраны из синтетического материала, пружины регулирования давления и соединений для подключения к системе водоснабжения. Встроенный фильтр защищает внутренние компоненты от загрязнений, что обеспечивает стабильную работу устройства.

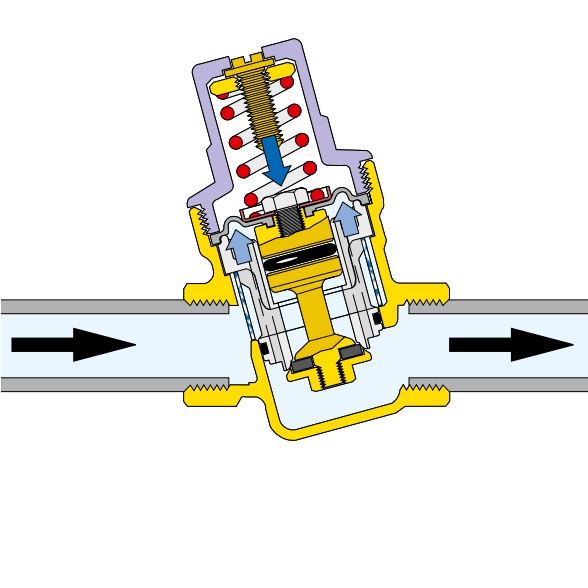

Режимы работы:

• Режим работы при водоразборе: Когда кран водоразбора открывается, сила пружины преобладает над силой мембраны; заслонка смещается вниз, открывая проход для воды. Чем больше запросов на воду, тем меньше давление под мембраной, что приводит к большему пропуску жидкости через пропускную способность.
• Режим работы без водоразбора: Когда кран полностью закрыт, давление на выходе повышается и давит мембрану вверх. Таким образом, заслонка закрывает пропускную способность, поддерживая постоянное давление на настроенном значении. Минимальная разница в пользу силы, действующей на мембрану, по сравнению с силой, действующей на пружину, приводит к закрытию устройства.

Монтаж:

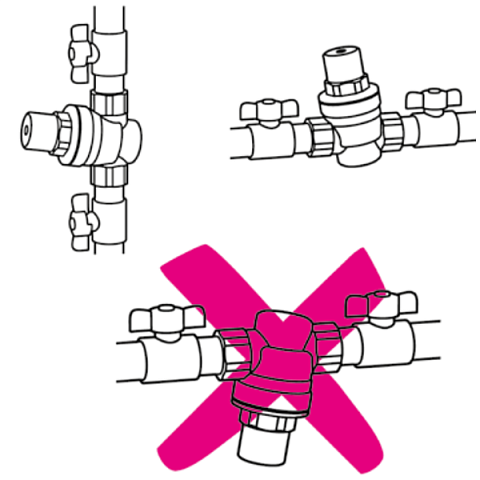

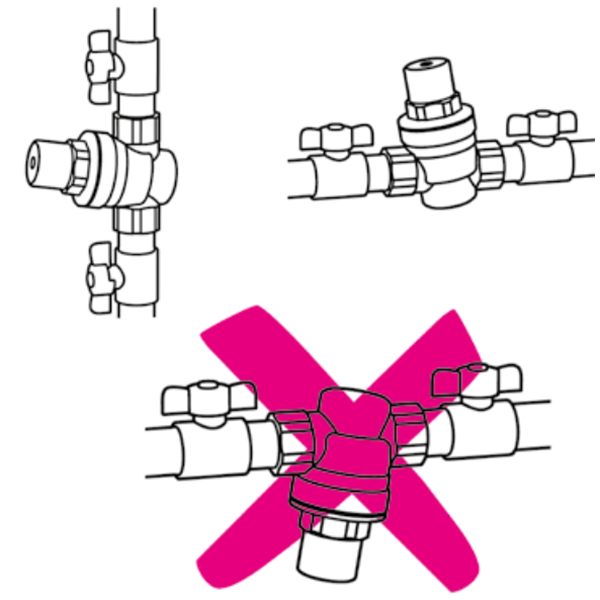

Перед установкой убедитесь, что система водоснабжения отключена и нет давления. Подключите редуктор к трубопроводу с помощью соответствующих фитингов DN20 (3/4''). Используйте уплотнительные материалы для предотвращения протечек. Установите необходимое выходное давление с помощью регулировочного винта на редукторе. Подключите манометр к соединению и проверьте выходное давление. Запрещено устанавливать редуктор головой вниз.

Обслуживание:

• Регулярно проверяйте выходное давление с помощью манометра.
• Очищайте встроенный фильтр от загрязнений для обеспечения нормального потока воды.
• Периодически проверяйте состояние редуктора и его соединений на наличие протечек или повреждений.

Обеспечение регулярного технического обслуживания позволит увеличить срок службы редуктора и обеспечить стабильную работу системы водоснабжения.
