Загальна інформація

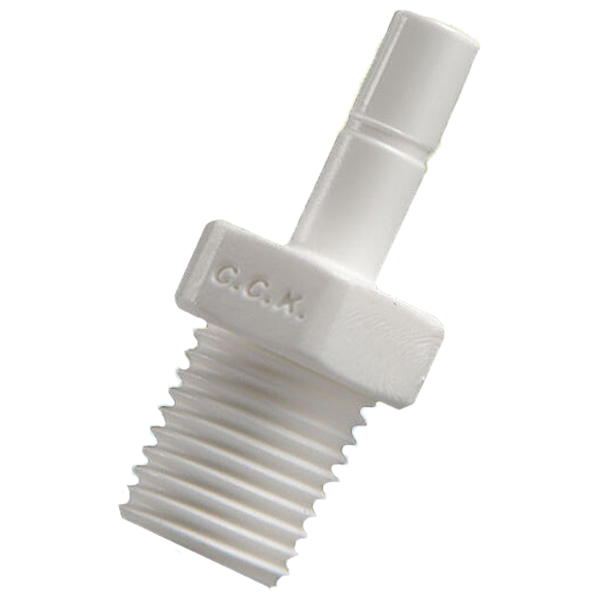

Фітинг прямий 4SA4 - перехідник типу John Guest, який з одного боку має зовнішню різьбу 1/4'', а з іншого - гладкий стрижень діаметром 6 мм. Його вкручують у різьбовий порт фільтра, корпусу, крана чи клапана, а на стрижень надягають будь-який швидкознімний фітинг під трубку 1/4''.

На відміну від фітинга з цангою, 4SA4 сам не приймає трубку. Стрижень за розміром відповідає трубці 6 мм і вставляється в цанговий вихід іншого фітинга: коліна, трійника чи прямого з'єднувача. Це дає змогу збирати компактні вузли біля порту. Наприклад, кутовий фітинг на стрижні можна провернути в потрібному напрямку вже після того, як перехідник вкручено і загерметизовано, не відкручуючи різьбу.

Такий перехідник використовують під час збирання і модернізації систем зворотного осмосу, фільтрів під мийку та іншого обладнання з портами 1/4''.

Технічні характеристики

• Тип: прямий перехідний фітинг стрижень - різьба
• Модель: 4SA4
• Підключення 1: стрижень Ø6 мм (1/4'') під цангові фітинги типу John Guest
• Підключення 2: зовнішня різьба 1/4''

Де і як використовується

• підключення корпусів фільтрів і мембран з різьбовими портами 1/4'' до цангових фітингів;
• створення поворотного вузла: перехідник у порті плюс коліно на стрижні;
• монтаж трійника безпосередньо біля порту обладнання для розгалуження лінії;
• заміна зношених різьбових фітингів у системах очищення води.

На стрижень перехідника зручно встановлювати кутовий фітинг 4UE4 або трійник 4UT44 під трубку 6 мм.

Як використовувати

1. Перекрийте воду і скиньте тиск у системі.
2. Намотайте на зовнішню різьбу перехідника кілька витків фум-стрічки за напрямком закручування.
3. Вкрутіть перехідник у порт рукою, а потім дотягніть ключем без надмірного зусилля, щоб не пошкодити пластиковий порт.
4. Надіньте на стрижень цанговий фітинг до упору, як трубку, і потягніть його назад для перевірки фіксації.
5. Підключіть трубку до вільного виходу фітинга.
6. Відкрийте воду і перевірте різьбове та цангове з'єднання.

Переваги

• Перехід з різьби 1/4'' на систему швидкознімних фітингів.
• Можливість провертати фітинг на стрижні після монтажу.
• Компактний вузол без додаткового відрізка трубки.
• Сумісність із цанговими фітингами під трубку 6 мм.

FAQ

Чи можна вставити трубку безпосередньо у фітинг 4SA4?

Ні. Фітинг має не цангу, а гладкий стрижень. Трубку підключають через інший цанговий фітинг, який надягають на стрижень.

Навіщо потрібен стрижень замість цанги?

Стрижень дозволяє приєднати до порту коліно, трійник чи інший фітинг напряму, без відрізка трубки, і провернути його в потрібне положення без відкручування різьби.

Чи потрібно ущільнювати різьбу?

Так. Перед вкручуванням намотайте на різьбу фум-стрічку. Цангове з'єднання на стрижні ущільнення не потребує.
