Загальна інформація

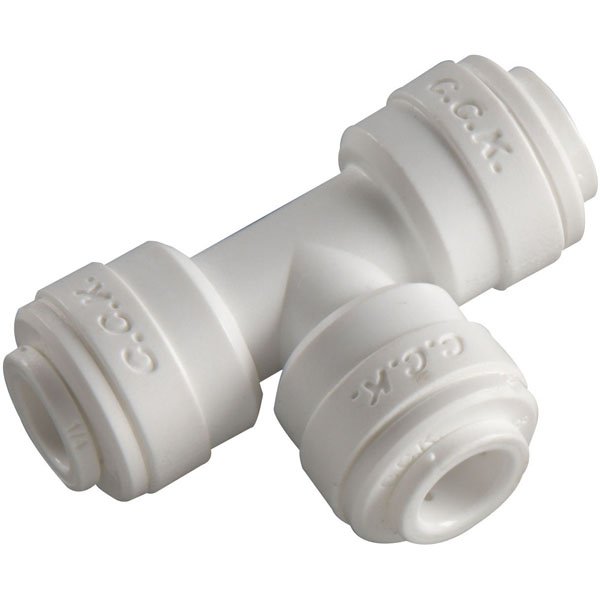

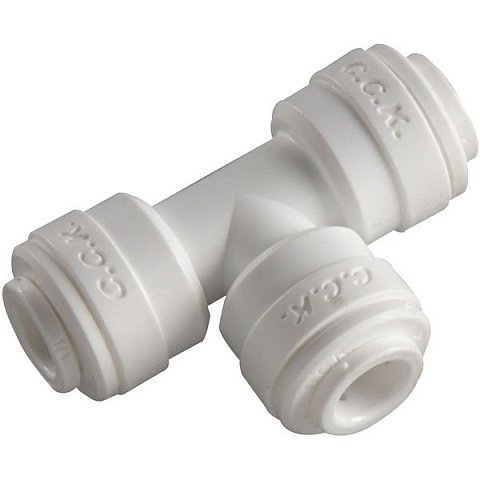

Трійник 4UT46 1/4''-1/4''-3/8'' - швидкознімний фітинг типу John Guest з трьома виходами: два під трубку 6 мм і один під трубку 10 мм. Він поєднує в одній деталі розгалуження потоку і перехід між двома найпоширенішими діаметрами трубок у системах очищення води.

Такий трійник потрібен там, де в одній точці сходяться лінії різного діаметра. Наприклад, магістральна трубка 10 мм від системи або помпи розходиться на два споживачі з трубкою 6 мм, або дві лінії 6 мм об'єднуються в одну трубку 10 мм. Без нього довелося б комбінувати звичайний трійник з окремим перехідником, отримуючи довший вузол з більшою кількістю з'єднань.

Кожен вихід має власну цангу і ущільнювальне кільце відповідного розміру. Трубки фіксуються вставленням до упору, без інструменту, і від'єднуються натисканням на кільце цанги.

Технічні характеристики

• Тип: трійник з'єднувальний перехідний
• Модель: 4UT46
• Тип з'єднання: безрізьбове, швидкознімне (цангове) типу John Guest
• Підключення: трубка 1/4'' (Ø6 мм) - трубка 1/4'' (Ø6 мм) - трубка 3/8'' (Ø10 мм)

Де і як використовується

• розгалуження лінії 10 мм від комерційної системи зворотного осмосу на дві точки з трубкою 6 мм;
• подача очищеної води одночасно на кран і на кавомашину чи льодогенератор з різними діаметрами підключення;
• монтаж систем з помпою або обладнанням, що має вихід під трубку 3/8'';
• об'єднання двох ліній 6 мм в одну трубку 10 мм.

Якщо всі лінії мають однаковий діаметр 6 мм, достатньо трійника 4UT44. Для схем, де переважає трубка 10 мм, підійде трійник 6UT64 з двома виходами 3/8'' і одним 1/4''.

Як використовувати

1. Перекрийте воду і скиньте тиск у лінії.
2. Визначте вихід під трубку 10 мм: він помітно більший за два інші.
3. Обріжте всі трубки рівно, під прямим кутом, без сплющення кінців.
4. Вставте кожну трубку у відповідний вихід до упору і потягніть назад для фіксації.
5. Закріпіть трубки поруч з трійником, щоб на з'єднання не діяли бокові навантаження.
6. Відкрийте воду і перевірте всі три з'єднання.

Переваги

• Розгалуження потоку і перехід між діаметрами 6 і 10 мм в одній деталі.
• Компактніший вузол з меншою кількістю з'єднань, ніж комбінація трійника і перехідника.
• Монтаж і демонтаж без інструментів і герметиків.
• Надійна фіксація трубок цангами під робочим тиском.

FAQ

Чим 4UT46 відрізняється від 4UT44?

У трійника 4UT44 усі три виходи розраховані на трубку 6 мм. У 4UT46 два виходи під 6 мм, а третій під трубку 10 мм, тому він дозволяє поєднати лінії різного діаметра.

Як зрозуміти, куди вставляти трубку 10 мм?

Вихід під трубку 10 мм має більший діаметр. Трубка 6 мм у ньому не зафіксується, а трубка 10 мм не увійде у вихід під 6 мм.

Чи можна встановити трійник на лінії холодної водопровідної води?

Так, якщо лінія виконана поліетиленовою трубкою відповідного діаметра, наприклад подача води на вхід системи очищення. Тиск у лінії має відповідати допустимому для обладнання, до якого вона підключена.
